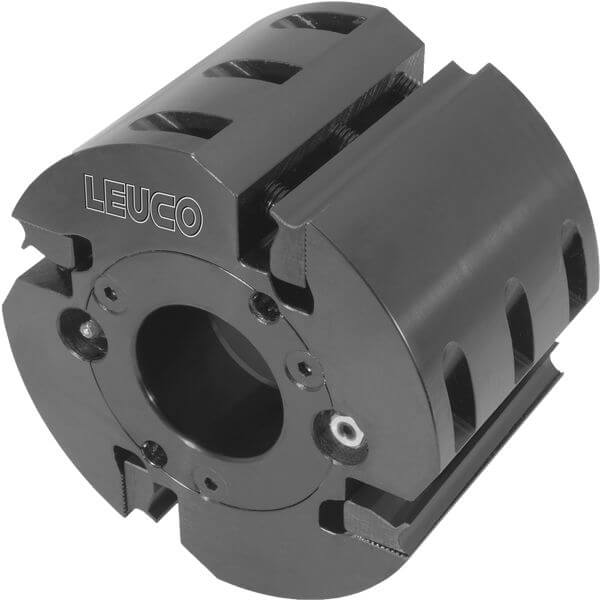

液压轮廓刀头HS
产品

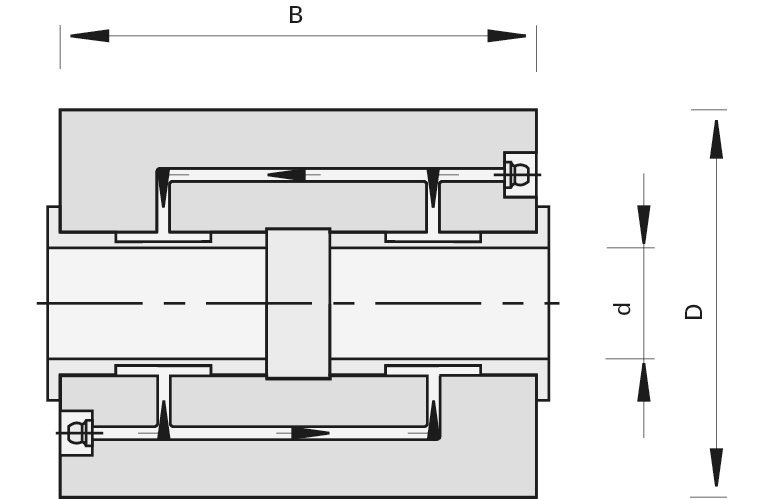

图纸
- MEC
货物
描述
设备/应用
- 液压式刨床
- 用于实木的成型
设计
- 每分钟最大转速取决于刀片的高度（请参见列表“每分最大转速”）
优点
- 高进料速度下,切削质量好,没有刀痕
- 采用两腔液压夹紧系统， 同心度高
- 同心度高，无振动加工
- 高精度锯齿式刀片（60 °锯齿, 1.6mm 锯齿间距）保证刀片安全夹紧
注释
- 刀片可调
- 成型深度和切削外径见表格
- 平刀片厚度5, 8, 10mm
- 交付零件包括:刀头和夹紧；楔块，平刀片见"转位刀片，成型刀片，刀片"章节
|
Ø D
[mm] |
B
[mm] |
Ø d
[mm] |
Z |
最大转速
[min-1] |
ID号 | 比较 / 查询 | |
|---|---|---|---|---|---|---|---|
|
未列出您输入的尺寸？
可从仓库直接发货 |
|||||||
| 137 | 60 | 40 | 4 | 9,000 | 176342 | ||
| 137 | 100 | 40 | 4 | 9,000 | 176343 | ||
| 137 | 130 | 40 | 4 | 9,000 | 176344 | ||
| 137 | 150 | 40 | 4 | 9,000 | 176345 | ||
| 137 | 180 | 40 | 4 | 9,000 | 176346 | ||
| 137 | 230 | 40 | 4 | 9,000 | 176347 | ||
| 150 | 60 | 50 | 4 | 6,000 | 176348 | ||
| 150 | 60 | 50 | 6 | 6,000 | 176349 | ||
| 150 | 100 | 50 | 4 | 6,000 | 176350 | ||
| 150 | 100 | 50 | 6 | 6,000 | 176351 | ||
| 150 | 130 | 50 | 4 | 8,000 | 176352 | ||
| 150 | 130 | 50 | 6 | 8,000 | 176353 | ||
| 150 | 150 | 50 | 4 | 6,000 | 176354 | ||
| 150 | 150 | 50 | 6 | 6,000 | 176355 | ||
| 150 | 180 | 50 | 4 | 8,000 | 176356 | ||
| 150 | 180 | 50 | 6 | 8,000 | 176357 | ||
| 150 | 230 | 50 | 4 | 8,000 | 176358 | ||
| 150 | 230 | 50 | 6 | 6,000 | 176359 | ||
| 150 | 260 | 50 | 4 | 8,000 | 176360 | ||
| 150 | 260 | 50 | 6 | 8,000 | 176361 | ||
| 150 | 310 | 50 | 4 | 8,000 | 176362 | ||
| 150 | 310 | 50 | 6 | 8,000 | 176363 | ||
| 163 | 60 | 50 | 8 | 6,000 | 176364 | ||
| 163 | 100 | 50 | 8 | 6,000 | 176365 | ||
| 163 | 130 | 50 | 8 | 6,000 | 176366 | ||
| 163 | 150 | 50 | 8 | 6,000 | 176367 | ||
| 163 | 180 | 50 | 8 | 6,000 | 176368 | ||
| 163 | 230 | 50 | 8 | 6,000 | 176369 | ||
| 163 | 260 | 50 | 8 | 6,000 | 176370 | ||
| 163 | 310 | 50 | 8 | 6,000 | 176371 | ||
| 195 | 60 | 50 | 10 | 6,000 | 176372 | ||
| 195 | 100 | 50 | 10 | 6,000 | 176373 | ||
| 195 | 130 | 50 | 10 | 6,000 | 176374 | ||
| 195 | 150 | 50 | 10 | 6,000 | 176375 | ||
| 215 | 60 | 50 | 12 | 6,000 | 176380 | ||
| 215 | 100 | 50 | 12 | 6,000 | 176381 | ||
| 215 | 130 | 50 | 12 | 6,000 | 176382 | ||
| 215 | 150 | 50 | 12 | 6,000 | 176383 | ||
