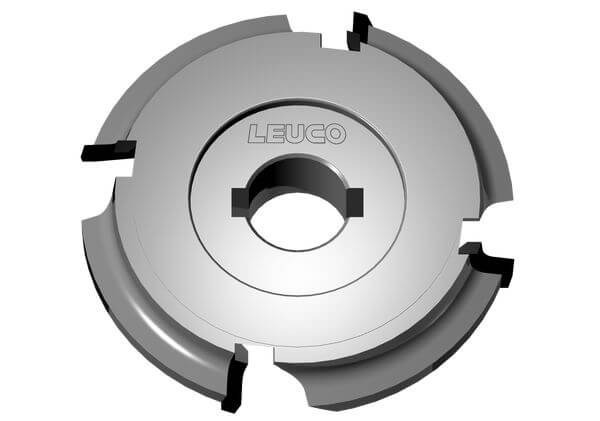

倒圆角刀HW - SCM-IDM
产品

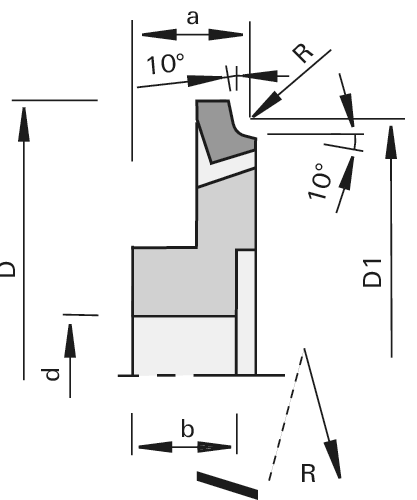

图纸
-
-
- 硬质合金[HW]
- MEC
货物
描述
设备/应用
- 带 ED 系统和C1 / C2转接头的 SCM-IDM封边机
- 用于实木、单板和塑料封边条的倒圆角
设计
- 带轴向角
- 切削刃抛光处理，后角精度高
- 最大转速 = 18,000 转/分钟
优点
- 有效的排屑
- 机器内残留碎屑少
- 不会因碎屑带来运行故障
- 减小吸尘器的功率
- 噪音低
注释
- 恒定基本尺寸a 和 D1固定
- 旋向按照VDMA 8849
|
R
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
a
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
前角
[°] |
轴向角
[°] |
左/右 | ID号 | 比较 / 查询 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
未列出您输入的尺寸？
可从仓库直接发货 |
|||||||||||||
| 1,0 | 70 | 62,031 | 14.5 | 14 | 16 | 3 | 5x2,3 | 15 | 15 | 左 | 182911 | ||
| 1,0 | 70 | 62,031 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | 右 | 182910 | ||
| 1,5 | 70 | 63,046 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | 左 | 182909 | ||
| 1,5 | 70 | 63,046 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | 右 | 182908 | ||
| 2,0 | 70 | 64,062 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | 左 | 182907 | ||
| 2,0 | 70 | 64,062 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | 右 | 182906 | ||
| 3,0 | 70 | 66,092 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | 左 | 182903 | ||
| 3,0 | 70 | 66,092 | 14.5 | 14 | 16 | 4 | 5x2,3 | 15 | 15 | 右 | 182902 | ||
