161259 - 夹紧部分 Ø 192 mm
产品
图纸
技术数据
描述
设备/应用
- 双端铣
- 自动进料机器
- 用于装夹Φ250mm 的粉碎刀
设计
- 最高转速=7,200转/分
优点
- 极好的动平衡品质
- 硬化钢质套体确保轴套寿命
- 稳定的重复安装精度
- 更方便更快捷地更换刀具使得停产时间得以最少化
- 无须维护自动防尘
注释
- 适用于旋向为顺时针和逆时针方向

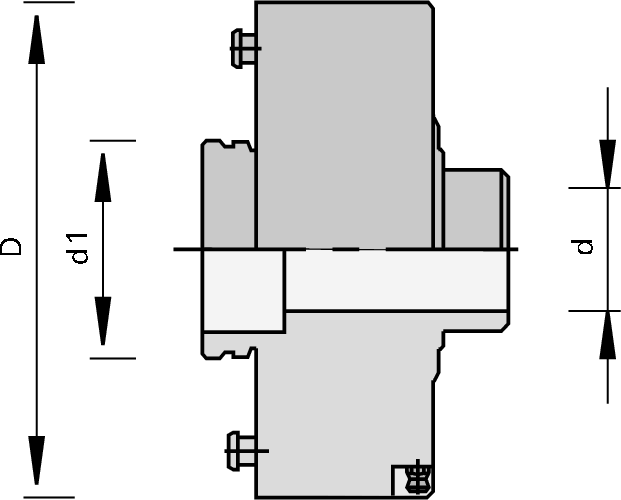

- 夹紧范例（参见图纸）
- 下定单时请标明机器类型和主轴结构
- 需要刀具适配器 Class-No.
- 工作气压为6 bar
- 包装单位: 见表格
| 特征 | 值 | |
|---|---|---|
| Ø d1 = 适配器尺寸，位于刀具一侧 | 80 [mm] | |
| Ø d = 适配器尺寸，位于机床一侧 | 35 [mm] | |
| Ø D = 直径 | 192 [mm] | |
| DKN = 双键槽 | 10x4 [mm] | |
| L = 发货代码 | ||
| 机床/类型 | Homag, Lehbrink, Torwegge, SPA, Wilmsmeyer | |
| 附注 | 夹具部件 | |
|
未列出您输入的尺寸？
可从仓库直接发货 |
||
