开槽锯片 HW - MAN
产品

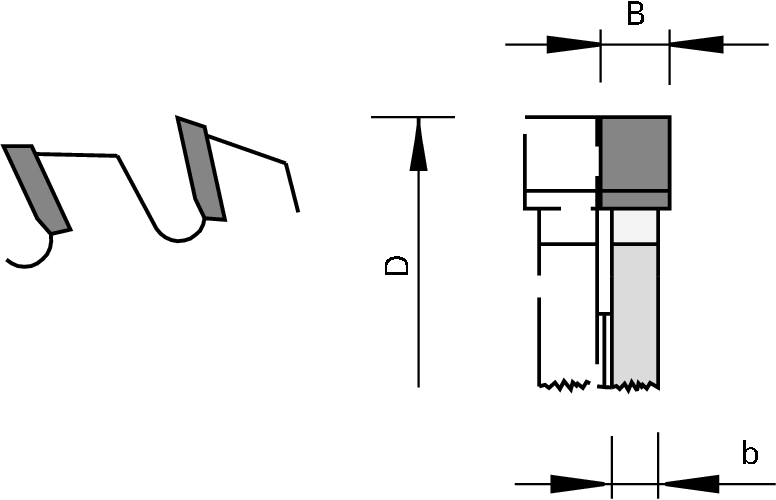

图纸
-
- 硬质合金[HW]
- MAN
货物
描述
设备/应用
- 台式成型机
- 用于实木和人造板的无崩边开槽
设计
优点
注释
- 用于顺纹逆铣（实木）
- 用于顺铣，仅限于机械进料（人造板）
- 通过成套组合的方式可以制作其它槽宽，MAN 可用的最大总槽宽为 10 mm
- 使用成套组合/套装时的槽宽计算：所有“b”的总和 + HW投影（左侧和右侧） + 垫片厚度
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
前角
[°] |
nmin-nmax
[min-1] |
ID号 | 比较 / 查询 | |
|---|---|---|---|---|---|---|---|---|---|
|
未列出您输入的尺寸？
可从仓库直接发货 |
|||||||||
| 125 | 1,5 | 0.8 | 30 | 12 | 15 | 6100-10500 | 188359 | ||
| 125 | 1,8 | 1 | 30 | 12 | 15 | 6100-10500 | 188360 | ||
| 125 | 2,0 | 1.2 | 30 | 12 | 15 | 6100-10500 | 188361 | ||
| 125 | 2,2 | 1.2 | 30 | 12 | 15 | 6100-10500 | 188362 | ||
| 125 | 2,5 | 1.4 | 30 | 12 | 15 | 6100-10500 | 188363 | ||
| 125 | 3,0 | 2 | 30 | 12 | 15 | 6100-10500 | 188364 | ||
| 125 | 3,5 | 2.5 | 30 | 12 | 15 | 6100-10500 | 188365 | ||
| 125 | 4,0 | 2.5 | 30 | 12 | 15 | 6100-10500 | 188366 | ||
| 125 | 4,5 | 3 | 30 | 12 | 15 | 6100-10500 | 188367 | ||
| 125 | 5,0 | 4 | 30 | 12 | 15 | 6100-10500 | 188368 | ||

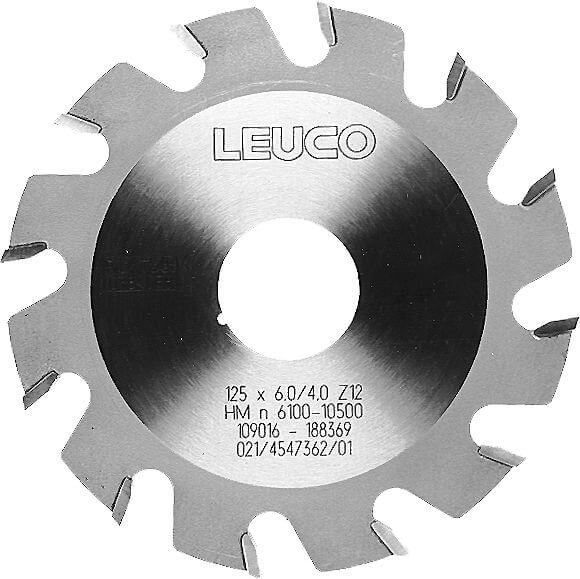

| 125 | 6,0 | 4 | 30 | 12 | 15 | 6100-10500 | 188369 | ||
| 125 | 7,0 | 5 | 30 | 12 | 15 | 6100-10500 | 188370 | ||
| 125 | 8,0 | 5 | 30 | 12 | 15 | 6100-10500 | 188371 | ||
| 125 | 10 | 6 | 30 | 12 | 15 | 6100-10500 | 188372 | ||
| 150 | 1,5 | 0.8 | 30 | 12 | 15 | 5200-8800 | 188373 | ||
| 150 | 2,0 | 1.2 | 30 | 12 | 15 | 5200-8800 | 188375 | ||
| 150 | 2,2 | 1.2 | 30 | 12 | 15 | 5200-8800 | 188376 | ||
| 150 | 2,5 | 1.5 | 30 | 12 | 15 | 5200-8800 | 188377 | ||
| 150 | 3,0 | 2 | 30 | 12 | 15 | 5200-8800 | 188378 | ||
| 150 | 3,5 | 2.5 | 30 | 12 | 15 | 5200-8800 | 188379 | ||
| 150 | 4,0 | 3 | 30 | 12 | 15 | 5200-8800 | 188380 | ||
| 150 | 4,5 | 3.5 | 30 | 12 | 15 | 5200-8800 | 188381 | ||
| 150 | 5,0 | 4 | 30 | 12 | 15 | 5200-8800 | 188382 | ||
| 150 | 6,0 | 4 | 30 | 12 | 15 | 5200-8800 | 188383 | ||
| 150 | 7,0 | 5 | 30 | 12 | 15 | 5200-8800 | 188384 | ||
| 150 | 8,0 | 5 | 30 | 12 | 15 | 5200-8800 | 188385 | ||
| 150 | 9,0 | 6 | 30 | 12 | 15 | 5200-8800 | 188386 | ||
| 150 | 10 | 6 | 30 | 12 | 15 | 5200-8800 | 188387 | ||
