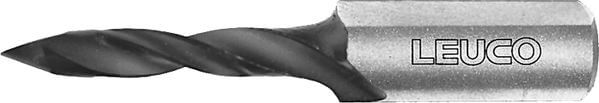

硬质合金通孔钻-带背部引导
产品
图纸
-
- 硬质合金[HW]
- MAN
货物
描述
设备/应用
- 轻型钻床
- 自动钻床
- CNC加工中心
- 加工实木和人造板用于钻通孔
设计
- 双V 型切削刃(60度角)
- 硬质合金齿
- 带夹紧面的圆柱形柄径
- 螺旋面带后导向槽
优点
- 螺旋背槽可以保证孔壁的质量
注释
- 长度调节螺丝 Ident-No. 001600 M5x10 DIN 551包含在产品中
- 用于Weeke快速夹紧套的螺丝Ident-No.186017M5x11.5需要单独订购
- 可装配于孔端面需要打沉头孔的钻头上
- 套装沉头孔钻 系列号130660
- 夹具：组合夹套、快速更换夹头
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | 左/右 | ID号 | 比较 / 查询 | |
|---|---|---|---|---|---|---|---|---|---|
|
未列出您输入的尺寸？
可从仓库直接发货 |
|||||||||
| 5 | 25 | 8,0 | 20 | 55.5 | 2 | 左 | 176497 | ||
| 5 | 25 | 8,0 | 20 | 55.5 | 2 | 右 | 176496 | ||
| 8 | 25 | 8,0 | 20 | 55.5 | 2 | 左 | 176499 | ||
| 8 | 25 | 8,0 | 20 | 55.5 | 2 | 右 | 176498 | ||
| 5 | 25 | 10 | 20 | 57.5 | 2 | 左 | 173604 | ||
| 5 | 25 | 10 | 20 | 57.5 | 2 | 右 | 173595 | ||
| 8 | 25 | 10 | 20 | 57.5 | 2 | 左 | 173611 | ||
| 8 | 25 | 10 | 20 | 57.5 | 2 | 右 | 173596 | ||
| 5 | 35 | 8,0 | 20 | 67 | 2 | 左 | 176501 | ||
| 5 | 35 | 8,0 | 20 | 67 | 2 | 右 | 176500 | ||
| 8 | 35 | 8,0 | 20 | 67 | 2 | 左 | 176503 | ||
| 8 | 35 | 8,0 | 20 | 67 | 2 | 右 | 176502 | ||
| 5 | 35 | 10 | 25 | 70 | 2 | 左 | 176255 | ||
| 5 | 35 | 10 | 25 | 70 | 2 | 右 | 176254 | ||
| 8 | 35 | 10 | 25 | 70 | 2 | 左 | 176257 | ||
| 8 | 35 | 10 | 25 | 70 | 2 | 右 | 176256 | ||
