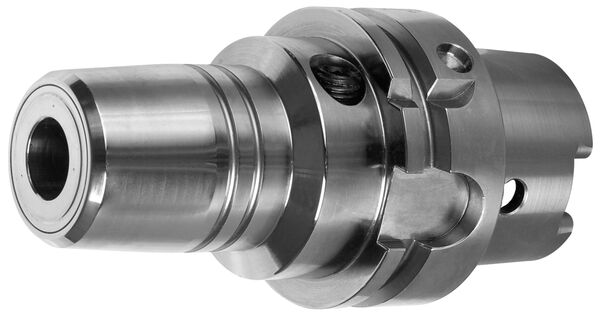

Hydro-Dehnspannfutter HSK 50A und HSK 63A
Product

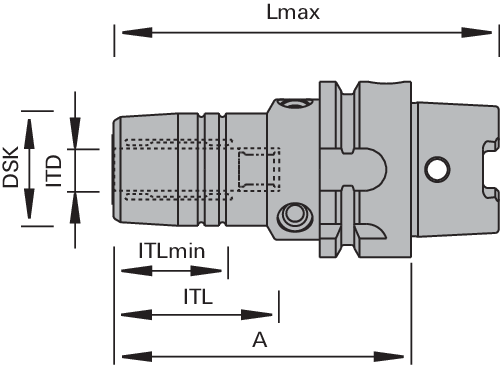

Drawing
Article
Description
Machine / Application
- zum präzisen Spannen von Schaftwerkzeugen mit zylindrischem Schaft
Design
Advantages
- Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
- hohe Prozesssicherheit, lange Standwege und hohe Bearbeitungsqualität durch sehr hohe Rundlauf- und Wiederholgenauigkeit
- Schwingungs-/Vibrationsabsorbierend aufgrund hydraulischer Spannung
Notes
|
Ø d1
[mm] |
L2
[mm] |
Ø d
[mm] |
Ø D
[mm] |
a
[mm] |
Weight
[kg] |
Ident-No. | Comp./ Inqu. | |
|---|---|---|---|---|---|---|---|---|
|
Dimensions entered are not listed?
available from stock |
||||||||
| 12 | 46 | HSK 63A | 32 | 85 | 1.08 | 187210 | ||
| 12 | 46 | HSK 50A | 32 | 85 | 0.74 | 187209 | ||
