CM010 Multi-Tooth End Mill VHW
Product
Drawing
-
- Solid Tungsten Carbide
- MEC
Article
Description
Machine / Application
- Einsatz auf CNC- und Gantry-Maschinen sowie Robotern
- zum Eintauchen bei gleichzeitigem Vorschub in z-Achse und x- oder y-Achse
Design
- mit schiebendem oder ziehendem Schnitt verfügbar
Advantages
- spezielle Werkzeuggeometrie für ruhigen Lauf, auch bei dünnen Bauteilen und schwierigen Werkstückspannungen
- reduzierte Schnittkräfte durch Spanbrecher und sehr scharfe Schneiden sorgen für beste Bearbeitungsqualität
- hohe Standzeiten durch feinstkorn Hartmetall
Notes
- weitere Abmessungen und Konfigurationen auf Anfrage
|
Ø D
[mm] |
L2
[mm] |
Ø d
[mm] |
L3
[mm] |
L1
[mm] |
Z | Helical direction |
Shear∡
[°] |
Type | L/R | Ident-No. | Comp./ Inqu. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Dimensions entered are not listed?
available from stock |
||||||||||||
| 6 | 20 | 6 | 38 | 60 | 8 | positive | 10 | A | R | 187810 | ||
| 6 | 20 | 6 | 38 | 60 | 8 | negative | -10 | A | R | 187812 | ||

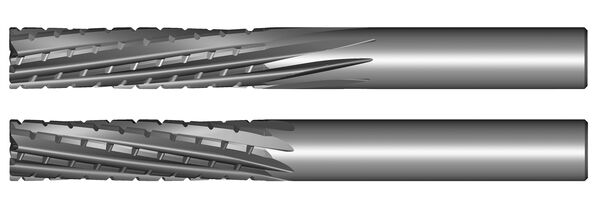

| 8 | 25 | 8 | 43 | 70 | 8 | positive | 10 | A | R | 187814 | ||
| 8 | 25 | 8 | 43 | 70 | 8 | negative | -10 | A | R | 187815 | ||
| 10 | 32 | 10 | 38 | 75 | 8 | positive | 10 | A | R | 80492316 | ||
| 10 | 32 | 10 | 24 | 75 | 8 | negative | -10 | A | R | 80492317 | ||
| 12 | 32 | 12 | 34 | 85 | 8 | positive | 10 | A | R | 80492318 | ||
| 12 | 32 | 12 | 48 | 85 | 8 | negative | -10 | A | R | 80492319 | ||
