Ritz-Kreissägeblätter HW "ES" - für Keilzinkenanlagen

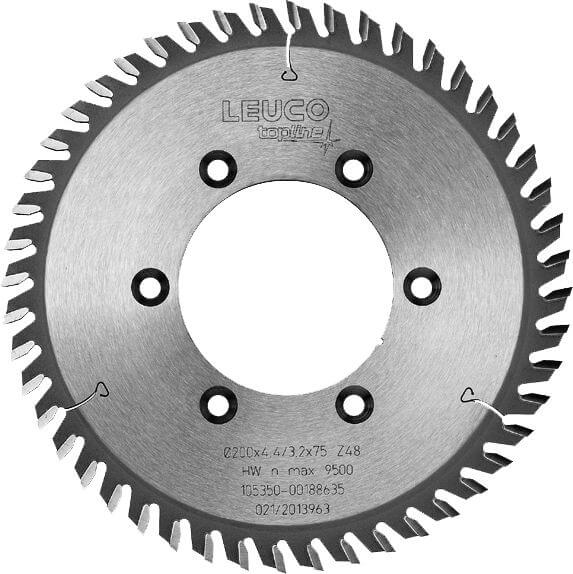

Produkt

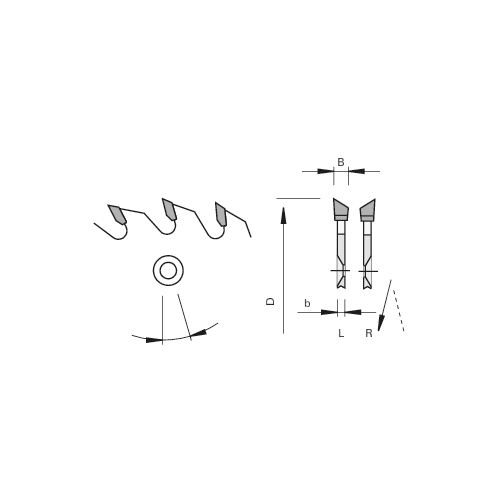

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • Keilzinkenanlagen Grecon Combipact
  • zum Ritzen von Massivhölzern

Ausführung

  • Zahnform: Einseitig spitz "ES (Rechts + Links)"
  • Schneidstoff: HW HL Board 06

Vorteile

Hinweise

  • längs und quer zur Faser, jeweils von oben und unten
  • Drehrichtung siehe Skizze

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
b
[mm]
Ø d
[mm]
Z NL Span∡
[°]
Eck∡
[°]
L/R Achs∡
[°]
Schnittqualität* Abmessung
[mm]
LEUCODUR Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

200 5,1 3.5 75 48 6/7/95 10 25 L ▲▲▲ Ø200x5,1/3,5xØ75 Z48 HL Board 06 Grecon-Compipact 188947
|
200 5,1 3.5 75 48 6/7/95 10 25 R ▲▲▲ Ø200x5,1/3,5xØ75 Z48 HL Board 06 Grecon-Compipact 188948
|
200 6,0 4 75 48 6/6,5/95 10 5 R ▲▲▲ Ø200x6,0/4,0xØ75 Z48 HL Board 06 Grecon 189540
|
200 4,7 3.4 75 64 6/6,6/95 10 30 L 10 ▲▲▲▲ Ø200x4,7/3,4xØ75 Z64 HL Board 06 Grecon HS 120 189034
|
200 4,7 3.4 75 64 6/6,6/95 10 30 R 10 ▲▲▲▲ Ø200x4,7/3,4xØ75 Z64 HL Board 06 Grecon HS 120 189035
|
