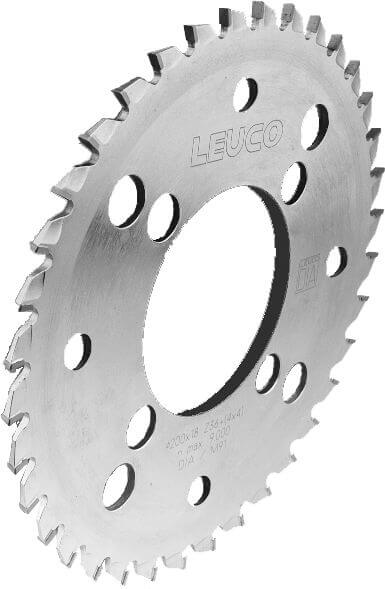

Format-Kreissägeblätter DP für Segment-Zerspaner "ES-FA"
Artikel
Beschreibung
Maschine / Anwendung
- Doppelendprofiler
- Kantenbearbeitungsanlagen
- zum ausrissfreien Formatieren von rohen, melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen
Ausführung
- Zahnform: einseitig spitz mit Fase und Achswinkel "ES-FA"
- Kreissägeblatt mit gleicher Zahnteilung
- n max = 9.000 min-1 bei Ø 200 mm
- n max = 7.200 min-1 bei Ø 250 mm
- Nachschärfzone 4 mm; flankenseitig nachschärfbar
Vorteile
Hinweise
- Einsatz im Gegenlauf
- einsetzbar für das Ritzen/Zerspanen (RZ) und das Doppelzerspanen (DZ)
- zum Kombinieren mit LEUCO Segment-Zerspanern: Ø 80 auf Segment-Zerspaner mit Standardbuchse / Ø 100 auf Segment-Zerspaner für LEUCO s-System
- die angegebenen Vorschubwerte finden Anwendung bei n = 6.000 min-1
- Drehrichtung siehe Skizze
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z | L/R |
nmax
[min-1] |
Vorschub_DZ
[m/min] |
Vorschub_RZ
[m/min] |
Ident-No. | Vergl. | Anfr. | |
---|---|---|---|---|---|---|---|---|---|---|---|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
200 | 4,0 | 2.8 | 80 | 24 | L | 9’000 | 25 | 15 | 170397 | ||
200 | 4,0 | 2.8 | 80 | 24 | R | 9’000 | 25 | 15 | 170398 | ||
200 | 4,0 | 2.8 | 80 | 28 | L | 9’000 | 30 | 17,5 | 170399 | ||
200 | 4,0 | 2.8 | 80 | 28 | R | 9’000 | 30 | 17,5 | 170400 | ||
200 | 4,0 | 2.8 | 80 | 32 | L | 9’000 | 32,5 | 20 | 170401 | ||
200 | 4,0 | 2.8 | 80 | 32 | R | 9’000 | 32,5 | 20 | 170402 | ||
200 | 4,0 | 2.8 | 80 | 36 | L | 9’000 | 35 | 22,5 | 170403 | ||
200 | 4,0 | 2.8 | 80 | 36 | R | 9’000 | 35 | 22,5 | 170404 | ||
200 | 4,0 | 2.8 | 80 | 40 | L | 9’000 | 40 | 25 | 170405 | ||
200 | 4,0 | 2.8 | 80 | 40 | R | 9’000 | 40 | 25 | 170406 | ||
200 | 4,0 | 2.8 | 80 | 44 | L | 9’000 | 45 | 27,5 | 170407 | ||
200 | 4,0 | 2.8 | 80 | 44 | R | 9’000 | 45 | 27,5 | 170408 | ||
200 | 4,0 | 2.8 | 80 | 48 | L | 9’000 | 50 | 30 | 170409 | ||
200 | 4,0 | 2.8 | 80 | 48 | R | 9’000 | 50 | 30 | 170410 | ||
250 | 4,0 | 2.8 | 80 | 24 | L | 7’200 | 25 | 15 | 170495 | ||
250 | 4,0 | 2.8 | 80 | 24 | R | 7’200 | 25 | 15 | 170496 | ||
250 | 4,0 | 2.8 | 80 | 30 | L | 7’200 | 32,5 | 20 | 170497 | ||
250 | 4,0 | 2.8 | 80 | 30 | R | 7’200 | 32,5 | 20 | 170498 | ||
250 | 4,0 | 2.8 | 80 | 36 | L | 7’200 | 40 | 25 | 170499 | ||
250 | 4,0 | 2.8 | 80 | 36 | R | 7’200 | 40 | 25 | 170500 | ||
250 | 4,0 | 2.8 | 80 | 42 | L | 7’200 | 45 | 27,5 | 170501 | ||
250 | 4,0 | 2.8 | 80 | 42 | R | 7’200 | 45 | 27,5 | 170502 | ||
250 | 4,0 | 2.8 | 80 | 48 | L | 7’200 | 50 | 30 | 170503 | ||
250 | 4,0 | 2.8 | 80 | 48 | R | 7’200 | 50 | 30 | 170504 | ||
250 | 4,0 | 2.8 | 80 | 54 | L | 7’200 | 55 | 35 | 170505 | ||
250 | 4,0 | 2.8 | 80 | 54 | R | 7’200 | 55 | 35 | 170506 | ||
250 | 4,0 | 2.8 | 80 | 60 | L | 7’200 | 60 | 40 | 170507 | ||
250 | 4,0 | 2.8 | 80 | 60 | R | 7’200 | 60 | 40 | 170508 | ||
250 | 4,0 | 2.8 | 80 | 66 | L | 7’200 | 65 | 45 | 170509 | ||
250 | 4,0 | 2.8 | 80 | 66 | R | 7’200 | 65 | 45 | 170510 | ||
250 | 4,0 | 2.8 | 100 | 24 | L | 7’200 | 25 | 15 | 170621 | ||
250 | 4,0 | 2.8 | 100 | 24 | R | 7’200 | 25 | 15 | 170622 | ||
250 | 4,0 | 2.8 | 100 | 30 | L | 7’200 | 32,5 | 20 | 170623 | ||
250 | 4,0 | 2.8 | 100 | 30 | R | 7’200 | 32,5 | 20 | 170624 | ||
250 | 4,0 | 2.8 | 100 | 36 | L | 7’200 | 40 | 25 | 170625 | ||
250 | 4,0 | 2.8 | 100 | 36 | R | 7’200 | 40 | 25 | 170626 | ||
250 | 4,0 | 2.8 | 100 | 42 | L | 7’200 | 45 | 27,5 | 170627 | ||
250 | 4,0 | 2.8 | 100 | 42 | R | 7’200 | 45 | 27,5 | 170628 | ||
250 | 4,0 | 2.8 | 100 | 48 | L | 7’200 | 50 | 30 | 170629 | ||
250 | 4,0 | 2.8 | 100 | 48 | R | 7’200 | 50 | 30 | 170630 | ||
250 | 4,0 | 2.8 | 100 | 54 | L | 7’200 | 55 | 35 | 170631 | ||
250 | 4,0 | 2.8 | 100 | 54 | R | 7’200 | 55 | 35 | 170632 | ||
250 | 4,0 | 2.8 | 100 | 60 | L | 7’200 | 60 | 40 | 170633 | ||
250 | 4,0 | 2.8 | 100 | 60 | R | 7’200 | 60 | 40 | 170634 | ||
250 | 4,0 | 2.8 | 100 | 66 | L | 7’200 | 65 | 45 | 170635 | ||
250 | 4,0 | 2.8 | 100 | 66 | R | 7’200 | 65 | 45 | 170636 | ||
250 | 4,0 | 2.8 | 100 | 72 | L | 7’200 | 70 | 50 | 170637 | ||
250 | 4,0 | 2.8 | 100 | 72 | R | 7’200 | 70 | 50 | 170638 |
