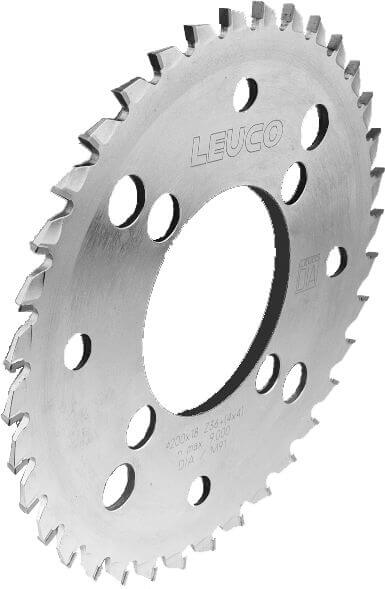

170497 - Format-Kreissägeblätter DP für Segment-Zerspaner "ES-FA"
Produkt
Zeichnung
-
- Polykristalliner Diamant [DP]
Technische Daten
Beschreibung
Maschine / Anwendung
- Doppelendprofiler
- Kantenbearbeitungsanlagen
- zum ausrissfreien Formatieren von rohen, melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen
Ausführung
- Zahnform: einseitig spitz mit Fase und Achswinkel "ES-FA"
- Kreissägeblatt mit gleicher Zahnteilung
- n max = 9.000 min-1 bei Ø 200 mm
- n max = 7.200 min-1 bei Ø 250 mm
- Nachschärfzone 4 mm; flankenseitig nachschärfbar
Vorteile
Hinweise
- Einsatz im Gegenlauf
- einsetzbar für das Ritzen/Zerspanen (RZ) und das Doppelzerspanen (DZ)
- zum Kombinieren mit LEUCO Segment-Zerspanern: Ø 80 auf Segment-Zerspaner mit Standardbuchse / Ø 100 auf Segment-Zerspaner für LEUCO s-System
- die angegebenen Vorschubwerte finden Anwendung bei n = 6.000 min-1
- Drehrichtung siehe Skizze
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 250 [mm] | |
| B = Schnittbreite | 4,0 [mm] | |
| b = Stammblattdicke | 2.8 [mm] | |
| Ø d = Bohrungsdurchmesser | 80 [mm] | |
| Z = Zähnezahl | 30 | |
| L/R = Schneidrichtung | L | |
| nmax = maximale Drehzahl | 7’200 [min-1] | |
| Vorschub_DZ = empfohlener Vorschub DZ | 32,5 [m/min] | |
| Vorschub_RZ = empfohlener Vorschub RZ | 20 [m/min] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
