Wendeplatten HW mit 4 Schneidkanten und Senkung

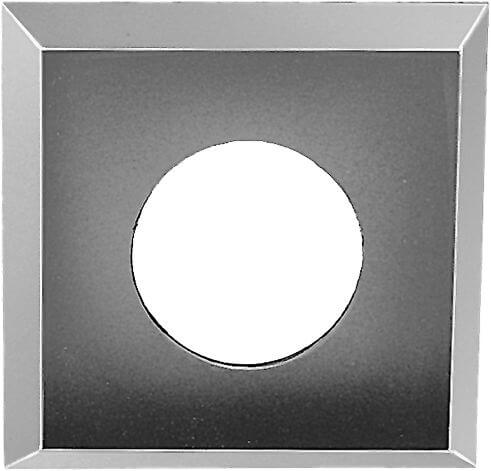

Produkt

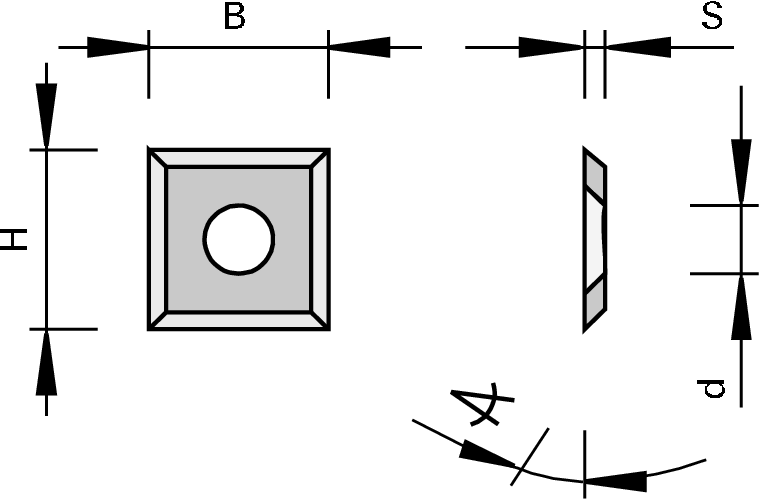

Zeichnung
-
- Hartmetall [HW]
Artikel
Beschreibung
Maschine / Anwendung
- Maschinen Homag, Fischer Brugg, IMA, Weinig, Lestro, HOLZ-HER
- für den Einsatz als Flächenziehklinge auf Homag Kantenanleimmaschinen FA20 + FA21
- für den Einsatz in Kanten-Füge-Messerköpfen
- für den Einsatz in Spiral-Messerköpfen
- für den Einsatz in Messerköpfen
Ausführung
- topline (polierte Spanfläche und Microschliff der Freifläche)
Vorteile
Hinweise
- Ident-No. 167777 für Ritzaggregat der vertikalen Plattenaufteilsäge HOLZ-HER
- * mit Kennzeichnung zur Montageerleichterung
- Verpackungseinheit 10 Stück
|
Abmessung
[mm] |
R
[mm] |
B
[mm] |
H
[mm] |
S
[mm] |
Ø d
[mm] |
Type |
Keil∡
[°] |
LEUCODUR |
VP
[St.] |
Maschine/Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||||
| 10,5 | 10.5 | 1.5 | 4,0 | 55 | HL Solid 20 | 10 | Lestro | 176719 | ||||||
| 13,6x13,6x2 | 13,6 | 13.6 | 2 | 6,3 | 3 | 45 | HL Solid 30 | 10 | Fischer Brugg | 163829 | ||||
| 14x14x1,2 | 14 | 14 | 1.2 | 8,6 | 1 | 60 | HL Solid 30 | 10 | 163701 | |||||
| 14 | 14 | 1.2 | 8,6 | 1 | 60 | HL Solid 30 | 10 | HOLZ-HER | 167777 | |||||
| 14 | 14 | 2 | 6,3 | 60 | HL Solid 20 topline | 10 | 176341 | |||||||
| 14x14x2 | 14 | 14 | 2 | 6,3 | 1 | 60 | HL Solid 30 | 10 | Weinig | Vorschneider Universal Z=4 | 003079 | |||
| 14 | 14 | 2 | 6,3 | 1 | 60 | HL Board 05 | 10 | 180954 | ||||||
| 14 | 14 | 2 | 6,3 | 1 | 60 | HL Board 03 | 10 | 180646 | ||||||
| 14,3x14,3x2,5 | 14,3 | 14.3 | 2.5 | 6,3 | 45 | HL Solid 20 | 10 | IMA | 183828 | |||||
| 14,3x14,3x2,5 | 14,3 | 14.3 | 2.5 | 6,3 | 55 | HL Solid 20 | 10 | Homag (FA20 + FA21) | 170248 | |||||
| 15 | 15 | 2.5 | 6,2 | 50 | HL Solid 20 | 10 | Fase-Messerkopf | 181243 | ||||||
| 15x15x2,5 | 15 | 15 | 2.5 | 6,2 | 60 | HL Solid 20 | 10 | Weinig | 185276 | |||||
| 15x15x2,5 | 50 | 15 | 15 | 2.5 | 6,2 | 60 | HL Solid 20 | 10 | bombiert (R=50 mm für Spiral-Messerköpfe) | 180454 | ||||
| 15x15x2,5 | 15 | 15 | 2.5 | 6,4 | 60 | HL Solid 60 | 10 | bombiert (R=115 mm) | 185950 | |||||
| 15x15x2 R=150 | 150 | 15 | 15 | 2.5 | 6,4 | 60 | HL Solid 20 | 10 | bombiert (R=150 mm) | 185274 | ||||
| 15x15x2,5 R=150 | 150 | 15 | 15 | 2.5 | 6,2 | 60 | HL Board 06 | 10 | bombiert mit runden Ecken (R=150 mm) | 187324 | ||||
| 15x15x2,5 R=150 | 150 | 15 | 15 | 2.5 | 6,2 | 60 | HL Solid 20 | 10 | bombiert mit runden Ecken (R=150 mm) | 187323 | ||||
| 15x15x2,5 | 190 | 15 | 15 | 2.5 | 6,4 | 50 | HL Solid 20 | 10 | bombiert (R=190 mm für Weinig Powerlock-Dualwerkzeuge Ø D=125 mm 541/542) | 185865 | ||||
| 22x22x2 | 22 | 22 | 2 | 6,5 | 60 | HL Solid 20 | 10 | Weinig | 185277 | |||||
