185865 - Wendeplatten HW mit 4 Schneidkanten und Senkung

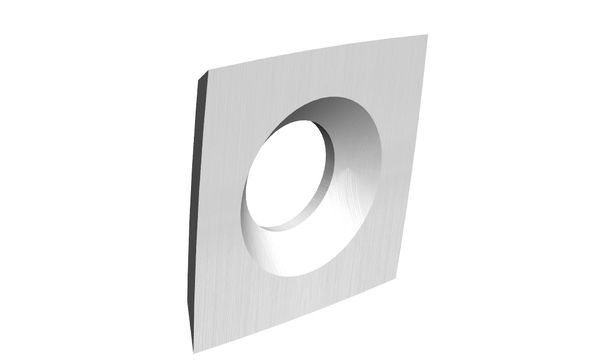

Produkt

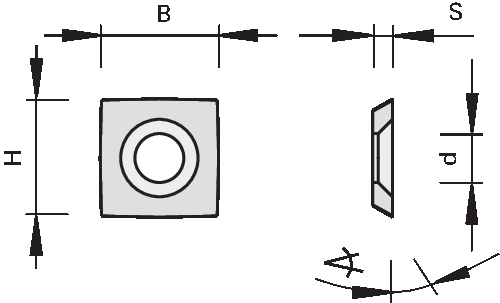

Zeichnung
-
- Hartmetall [HW]
Technische Daten
Beschreibung
Maschine / Anwendung
- Maschinen Homag, Fischer Brugg, IMA, Weinig, Lestro, HOLZ-HER
- für den Einsatz als Flächenziehklinge auf Homag Kantenanleimmaschinen FA20 + FA21
- für den Einsatz in Kanten-Füge-Messerköpfen
- für den Einsatz in Spiral-Messerköpfen
- für den Einsatz in Messerköpfen
Ausführung
- topline (polierte Spanfläche und Microschliff der Freifläche)
Vorteile
Hinweise
- Ident-No. 167777 für Ritzaggregat der vertikalen Plattenaufteilsäge HOLZ-HER
- * mit Kennzeichnung zur Montageerleichterung
- Verpackungseinheit 10 Stück
| Merkmal | Wert | |
|---|---|---|
| Abmessung | 15x15x2,5 [mm] | |
| R = Radius | 190 [mm] | |
| B = Breite | 15 [mm] | |
| H = Höhe | 15 [mm] | |
| S = Stärke | 2.5 [mm] | |
| Ø d = Bohrungsdurchmesser | 6,4 [mm] | |
| Keil∡ = Keilwinkel | 50 [°] | |
| LEUCODUR = Schneidstoff | HL Solid 20 | |
| VP = Verpackungseinheit | 10 [St.] | |
| L = Lieferstatus | ||
| Maschine/Type | bombiert (R=190 mm für Weinig Powerlock-Dualwerkzeuge Ø D=125 mm 541/542) | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
