180454 - Wendeplatten HW mit 4 Schneidkanten und Senkung

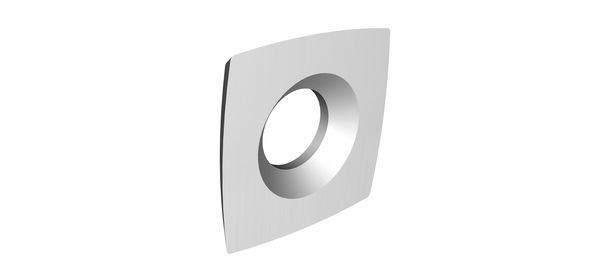

Produkt

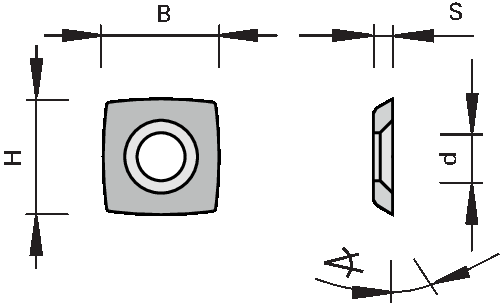

Zeichnung

  • Hartmetall [HW]

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Maschinen Homag, Fischer Brugg, IMA, Weinig, Lestro, HOLZ-HER
  • für den Einsatz als Flächenziehklinge auf Homag Kantenanleimmaschinen FA20 + FA21
  • für den Einsatz in Kanten-Füge-Messerköpfen
  • für den Einsatz in Spiral-Messerköpfen
  • für den Einsatz in Messerköpfen

Ausführung

  • topline (polierte Spanfläche und Microschliff der Freifläche)

Vorteile

Hinweise

  • Ident-No. 167777 für Ritzaggregat der vertikalen Plattenaufteilsäge HOLZ-HER
  • * mit Kennzeichnung zur Montageerleichterung
  • Verpackungseinheit 10 Stück
Merkmal Wert
Abmessung 15x15x2,5 [mm]
R = Radius 50 [mm]
B = Breite 15 [mm]
H = Höhe 15 [mm]
S = Stärke 2.5 [mm]
Ø d = Bohrungsdurchmesser 6,2 [mm]
Keil∡ = Keilwinkel 60 [°]
LEUCODUR = Schneidstoff HL Solid 20
VP = Verpackungseinheit 10 [St.]
L = Lieferstatus
Maschine/Type bombiert (R=50 mm für Spiral-Messerköpfe)

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
