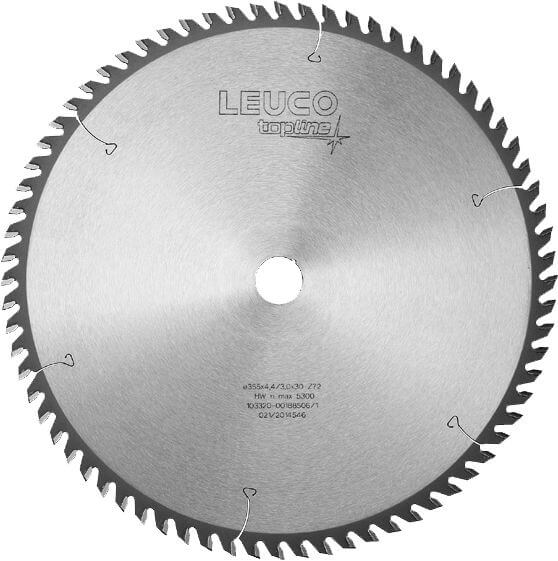

192999 - Platten-Aufteil-Kreissägeblätter HW - U-Cut "WS"
Produkt

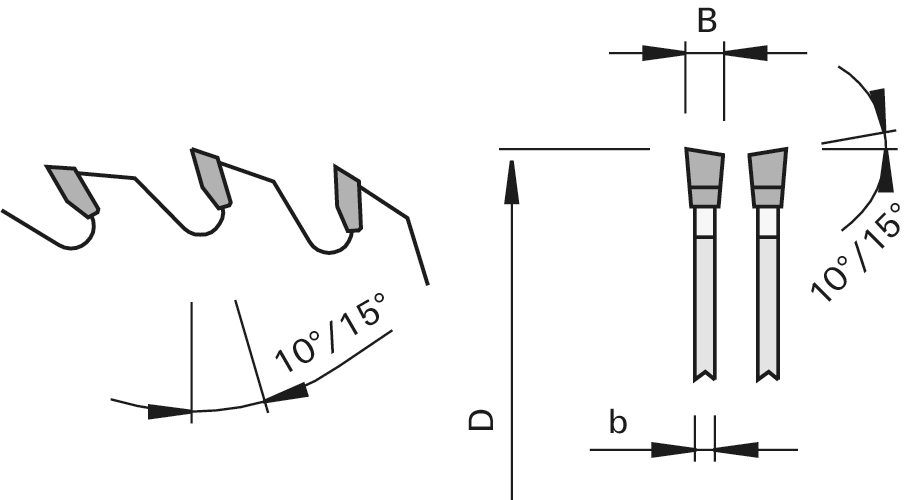

Zeichnung
-
-
- Hartmetall [HW]
Technische Daten
Beschreibung
Maschine / Anwendung
- Plattenaufteilsägen
- Doppelendprofiler
- für Formatschnitte in rohen und furnierten Spanplatten, Hartfaserplatten, MDF-Platten und Schichtpreßholz, einzeln und im Paket
Ausführung
- bis ØD=355, 10 Grad Span- und 15 Grad Eckwinkel
- ab ØD=400, 15 Grad Span- und 10 Grad Eckwinkel
- Zahnform: Wechselzahn "WS"
- Schneidstoff: HW HL Board 04 plus
Vorteile
Hinweise
- Zuordnung Haupt-Ritzsägen siehe technischer Anhang
- Einsatz auf Doppelendprofilern in Verbindung mit Großzerspanern
- NL**- Combi3 = 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42
- NL**- Combi5 = 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120
- NL**- Combi7 = 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 500 [mm] | |
| B = Schnittbreite | 4,8 [mm] | |
| b = Stammblattdicke | 3.5 [mm] | |
| Ø d = Bohrungsdurchmesser | 60 [mm] | |
| Z = Zähnezahl | 60 | |
| NL = Nebenlöcher | 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 | |
| Span∡ = Spanwinkel | 15 [°] | |
| Eck∡ = Eckwinkel | 10 [°] | |
| Zahnform = Zahnform | WS | |
| LEUCODUR = Schneidstoff | HL Board 04 plus | |
| L = Lieferstatus | ||
| Maschine/Type | Homag (Holzma) | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
