Auswahl nach Werkzeugtyp

Platten-Aufteil-Kreissägeblätter HW - U-Cut "WS"

Produkt

Zeichnung

  • Hartmetall [HW]

Artikel

Beschreibung

Maschine / Anwendung

  • Plattenaufteilsägen
  • Doppelendprofiler
  • für Formatschnitte in rohen und furnierten Spanplatten, Hartfaserplatten, MDF-Platten und Schichtpreßholz, einzeln und im Paket

Ausführung

  • bis ØD=355, 10 Grad Span- und 15 Grad Eckwinkel
  • ab ØD=400, 15 Grad Span- und 10 Grad Eckwinkel
  • Zahnform: Wechselzahn "WS"
  • Schneidstoff: HW HL Board 04 plus

Vorteile

Hinweise

  • Zuordnung Haupt-Ritzsägen siehe technischer Anhang
  • Einsatz auf Doppelendprofilern in Verbindung mit Großzerspanern
  • NL**- Combi3 = 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42
  • NL**- Combi5 = 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120
  • NL**- Combi7 = 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120

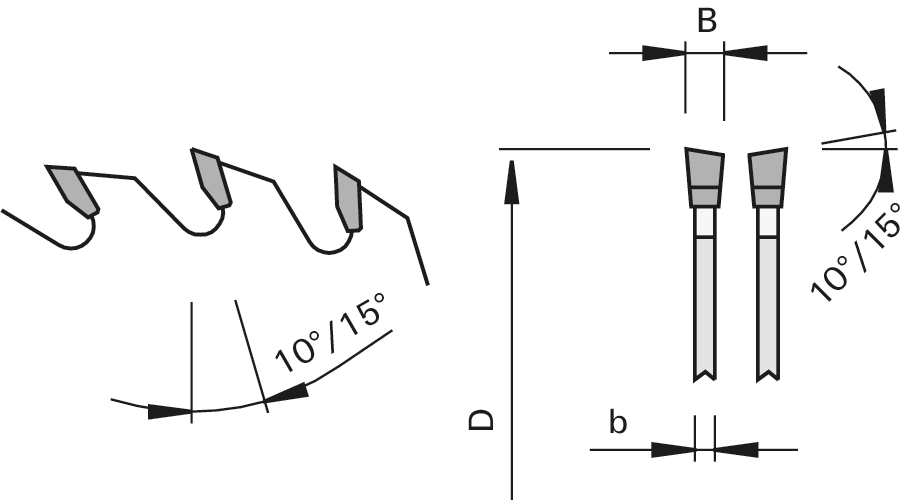

Tabellen- und Bildlegende...

Ø D
[mm] 		B
[mm] 		b
[mm] 		Ø d
[mm] 		Z NL Span∡
[°] 		Eck∡
[°] 		Zahnform LEUCODUR Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

305 4,4 2.8 30 48 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 + 2/13/94 10 15 WS HL Board 04 plus Mayer, Panhans 192821
|
305 4,4 2.8 60 48 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 10 15 WS HL Board 04 plus 192822
|
320 4,4 3.2 30 50 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 10 15 WS HL Board 04 plus Mayer, Format 4 193215
|
350 4,4 3 30 54 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 + 2/13/94 10 15 WS HL Board 04 plus SCM, Panhans, Schelling 192823
|
350 4,4 3 60 54 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 10 15 WS HL Board 04 plus Holzma 193095
|
355 4,4 3 30 72 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 + 2/13/94 10 15 WS HL Board 04 plus Schelling, Mayer, Irion 192824
|
355 4,4 3 60 54 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 10 15 WS HL Board 04 plus Homag (Holzma) 192825
|
355 4,4 3 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 10 15 WS HL Board 04 plus 192826
|
355 4,4 3 80 54 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 10 15 WS HL Board 04 plus S.M.A. 192827
|
355 4,4 3 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 10 15 WS HL Board 04 plus S.M.A. 192828
|
380 4,8 3.5 60 54 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 15 15 WS HL Board 04 plus S.M.A., Homag (Holzma) 192829
|
380 4,4 3.2 60 72 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 15 10 WS HL Board 04 plus Homag (Holzma) 193340
|
400 4,4 3.2 80 96 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 10 WS HL Board 04 plus 192830
|
400 4,6 3.2 30 60 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 + 2/13/94 15 10 WS HL Board 04 plus Schelling, Mayer, Irion, HOLZ-HER 192831
|
400 4,6 3.2 30 72 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 + 2/13/94 15 10 WS HL Board 04 plus Schelling, Mayer, Irion, HOLZ-HER 192832
|
400 4,6 3.2 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 10 WS HL Board 04 plus S.M.A. 192834
|
430 4,6 3.2 75 72 4/15/105 15 10 WS HL Board 04 plus Giben Prismatic 2 192835
|
430 4,6 3.2 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 10 WS HL Board 04 plus S.M.A. 192836
|
450 4,6 3.2 30 54 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 + 2/13/94 15 10 WS HL Board 04 plus Panhans, Irion, Schelling 192837
|
450 4,6 3.2 80 72 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 10 WS HL Board 04 plus S.M.A., Irion 192838
|
500 4,6 3.2 30 60 2/10/60 + 2/9/46 + 2/9,5/46,5 + 2/7/42 + 2/13/94 15 10 WS HL Board 04 plus Schelling, Irion 192839
|
500 4,8 3.5 60 60 2/9/110 + 2/10/80 + 2/11/85 + 2/11/115 + 2/11/148 + 2/14/100 + 2/14/125 + 2/19/120 15 10 WS HL Board 04 plus Homag (Holzma) 192999
|
500 4,6 3.2 80 60 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 10 WS HL Board 04 plus Teutomatic 192840
|
550 5,0 3.5 80 60 2/7/110 + 2/9/110 + 2/8,4/130 + 2/14/110 + 4/9/100 + 4/19/120 15 10 WS HL Board 04 plus Teutomatic 192841
|
