185382 - Profil-Messerkopf-Sätze DP - Fußboden

Produkt

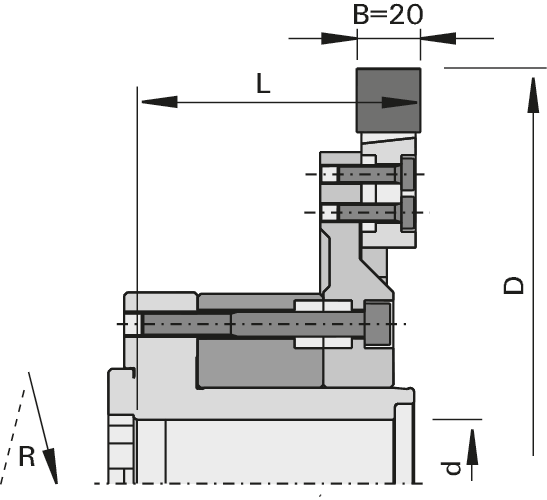

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Durchlaufmaschinen
  • Doppelendprofiler
  • zum Profilieren von Längs- und Querprofilen in der Fußbodenbearbeitung (Laminat, Parkett und LVT)

Ausführung

  • Schneidlinge sind unprofiliert
  • modularer Aufbau: Buchse, Flansch, Messerkopf und Schneidling
  • Ausführung von Z2 bis Z12
  • alle Bauteile sind lagerhaltig
  • Schneidling B=10 mm nicht fächenbündig verbaubar

Vorteile

  • schnelle, kundenindividuelle Profilierung
  • kurzfristige Werkzeugverfügbarkeit
  • ideal für Profilentwicklungen und Versuche

Hinweise

  • Einzelteile werden zu den entsprechenden Sätzen montiert
  • Schneidlinge können unabhängig vom Messerkopf profiliert werden
  • Reproduzierbarkeit bei Tausch: max 0,05 mm im Plan-/Rundlauf
  • Profilierkosten nach Aufwand!
Merkmal Wert
Ø D = Flugkreisdurchmesser 260.4 [mm]
B = Schnittbreite 20 [mm]
Ø d = Bohrungsdurchmesser 40 [mm]
Z = Zähnezahl 3
nmax = maximale Drehzahl 6’000 [min-1]
L/R = Schneidrichtung R
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Schneidlinge DP-bestückt 20x56x25N 185370
|
Grundkörper-Profil-Messerköpfe Ø210 185043
|
Zwischenringe Ø119x5,0xØ60 185365
|
Zwischenringe Ø119x39,5xØ60 185044
|
Hydro-Spannbuchsen mit Sechskant unten - Bohrungswerkzeuge Ø60x68x40 L=96 172678
|
Zylinderschrauben M8x70 DIN EN ISO 4762 179470
|
Zylinderschrauben - mit Innensechskant M6x20-8.8 DIN 6912 185355
|
