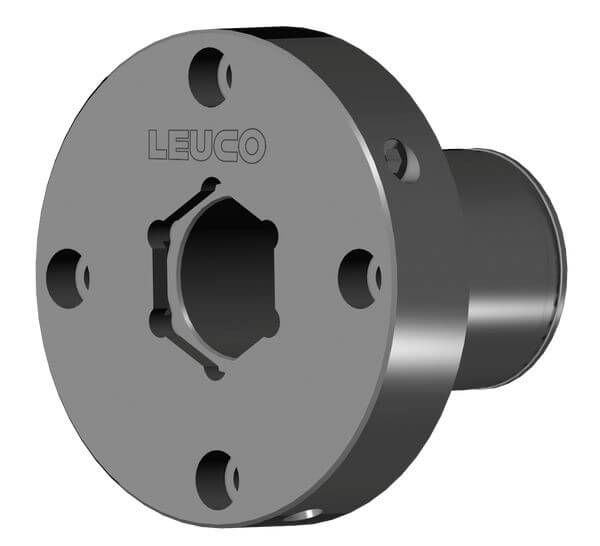

172678 - Hydro-Spannbuchsen mit Sechskant unten - Bohrungswerkzeuge

Produkt

Zeichnung

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • zur Aufnahme von Bohrungswerkzeugen

Ausführung

  • gehärtete Werkzeugaufnahme
  • mit einer Druckzone
  • geschlossenes Hydraulik-System zur spielfreien Aufnahme auf der Motorenwelle
  • n max = 9.000 min-1

Vorteile

  • höchste Schnittqualität beim Fräsen und Zerspanen
  • wartungsfrei

Hinweise

  • für Rechts- und Linkslauf
  • speziell entwickelt für Hochgenauigkeitsmotoren mit Sechskant-Formschluß
  • Lieferumfang: Hydro-Spannbuchse ohne Schraubendreher

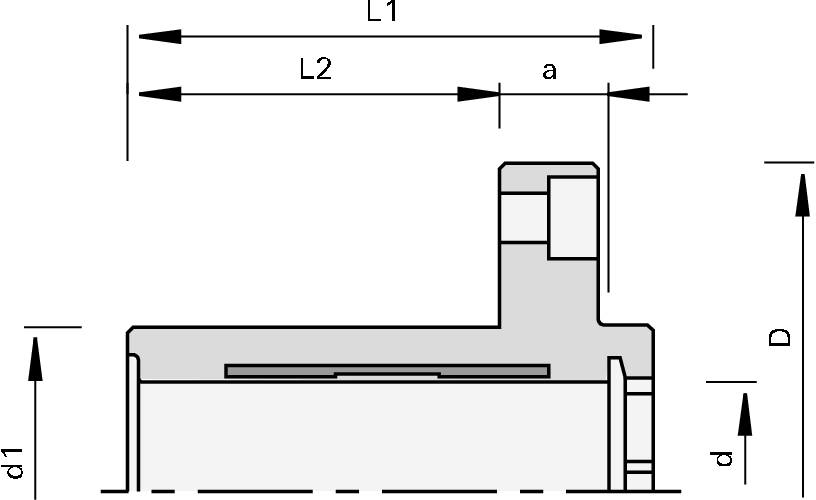

Merkmal Wert
Ø d1 = Aufnahmegröße werkstückseitig 60 [mm]
L2 = Nutzlänge 68 [mm]
Ø d = Aufnahmegröße maschinenseitig 40 [mm]
Ø D = Durchmesser 120 [mm]
L1 = Gesamtlänge 96 [mm]
a = Abstand zur Maschine 20 [mm]
Abmessung Ø120x96xØ60/40 [mm]
NL = Nebenlöcher 4/M8/100
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Deckel mit O-Ring 50x38x16 SW24 172679
|
Zylinderschrauben M14x60-8.8 DIN 6912 184251
|
Schraubendreher mit Quergriff für Innensechskant SW6x200 167817
|
Winkelschraubendreher SW12 DIN 6911 177106
|
Zwischenringe Ø119,5X51XØ60 NL 179471
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
