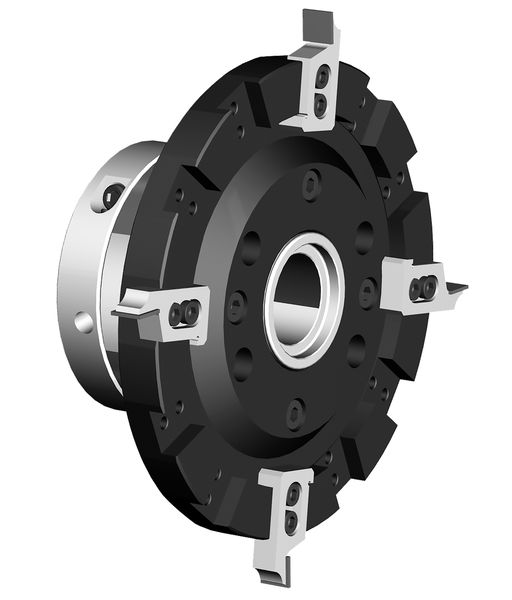

Profil-Messerkopf-Sätze DP - Fußboden - unprofiliert
Produkt

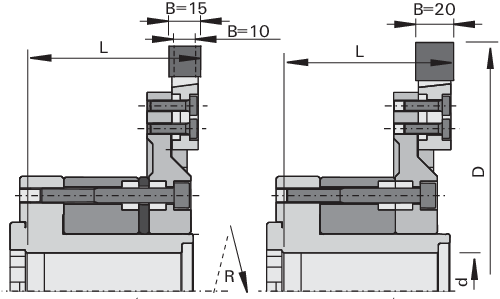

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Durchlaufmaschinen
- Doppelendprofiler
- zum Profilieren von Längs- und Querprofilen in der Fußbodenbearbeitung (Laminat, Parkett und LVT)
Ausführung
- Schneidlinge sind unprofiliert
- modularer Aufbau: Buchse, Flansch, Messerkopf und Schneidling
- Ausführung von Z2 bis Z12
- alle Bauteile sind lagerhaltig
- Schneidling B=10 mm nicht fächenbündig verbaubar
Vorteile
- schnelle, kundenindividuelle Profilierung
- kurzfristige Werkzeugverfügbarkeit
- ideal für Profilentwicklungen und Versuche
Hinweise
- Einzelteile werden zu den entsprechenden Sätzen montiert
- Schneidlinge können unabhängig vom Messerkopf profiliert werden
- Reproduzierbarkeit bei Tausch: max 0,05 mm im Plan-/Rundlauf
- Profilierkosten nach Aufwand!
|
Ø D
[mm] |
B
[mm] |
Ø d
[mm] |
Z |
nmax
[min-1] |
L/R |
L
[mm] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 250 | 10 | 40 | 2 | 6’000 | R | 96.5 | 186889 | ||
| 250 | 10 | 40 | 2 | 6’000 | L | 96.5 | 186890 | ||
| 250 | 10 | 40 | 3 | 6’000 | R | 96.5 | 186891 | ||
| 250 | 10 | 40 | 3 | 6’000 | L | 96.5 | 186892 | ||
| 250 | 10 | 40 | 4 | 6’000 | R | 96.5 | 186893 | ||
| 250 | 10 | 40 | 4 | 6’000 | L | 96.5 | 186894 | ||
| 250 | 10 | 40 | 6 | 6’000 | R | 96.5 | 186895 | ||
| 250 | 10 | 40 | 6 | 6’000 | L | 96.5 | 186896 | ||
| 250 | 10 | 40 | 12 | 6’000 | R | 96.5 | 186897 | ||
| 250 | 10 | 40 | 12 | 6’000 | L | 96.5 | 186898 | ||
| 251 | 15 | 40 | 2 | 6’000 | R | 98 | 185308 | ||
| 251 | 15 | 40 | 2 | 6’000 | L | 98 | 185309 | ||
| 251 | 15 | 40 | 3 | 6’000 | R | 98 | 185310 | ||
| 251 | 15 | 40 | 3 | 6’000 | L | 98 | 185311 | ||
| 251 | 15 | 40 | 4 | 6’000 | R | 98 | 185312 | ||
| 251 | 15 | 40 | 4 | 6’000 | L | 98 | 185313 | ||
| 251 | 15 | 40 | 6 | 6’000 | R | 98 | 185314 | ||
| 251 | 15 | 40 | 6 | 6’000 | L | 98 | 185315 | ||
| 251 | 15 | 40 | 12 | 6’000 | R | 98 | 185316 | ||
| 251 | 15 | 40 | 12 | 6’000 | L | 98 | 185317 | ||
| 260.4 | 20 | 40 | 2 | 6’000 | R | 98 | 185381 | ||
| 260.4 | 20 | 40 | 2 | 6’000 | L | 98 | 185371 | ||
| 260.4 | 20 | 40 | 3 | 6’000 | R | 98 | 185382 | ||
| 260.4 | 20 | 40 | 3 | 6’000 | L | 98 | 185372 | ||
| 260.4 | 20 | 40 | 4 | 6’000 | R | 98 | 185383 | ||
| 260.4 | 20 | 40 | 4 | 6’000 | L | 98 | 185373 | ||
| 260.4 | 20 | 40 | 6 | 6’000 | R | 98 | 185384 | ||
| 260.4 | 20 | 40 | 6 | 6’000 | L | 98 | 185374 | ||
| 260.4 | 20 | 40 | 12 | 6’000 | R | 98 | 185385 | ||
| 260.4 | 20 | 40 | 12 | 6’000 | L | 98 | 185375 | ||
