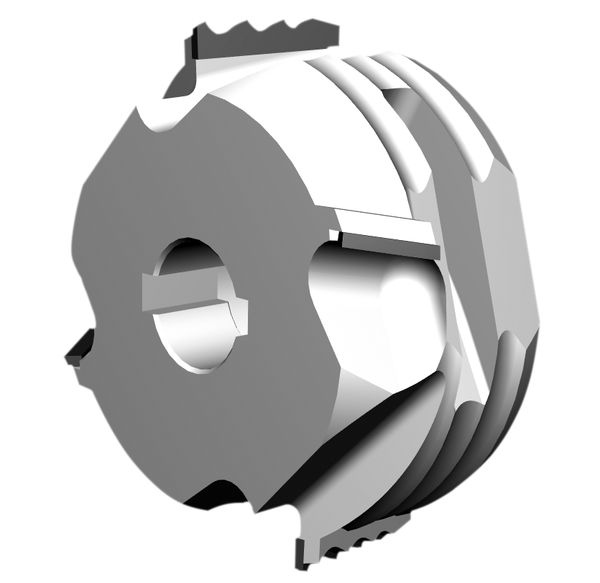

DIAMAX Kanten-Multi-Profil-Fräser DP - HOLZ-HER FR701 Multi - AirStream-System
Produkt

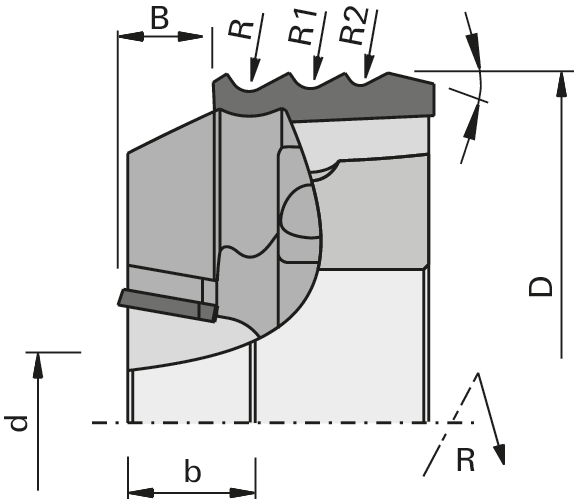

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER Aggregat FR701 Multi
- zum Abrunden, Anfasen und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- AirStream-System
- n max = 24.000 min-1
Vorteile
- erhöhter Spanerfassungsgrad durch AirStream-System
- weniger Verschmutzung der Maschine mit Spänen
- weniger Funktionsstörungen durch Späne
- Verringerung der benötigten Absaugleistung
- geräuscharm - Kombination von 4 unterschiedlichen Profilen und Bündigschneide
- Nutzung unterschiedlicher Profile ohne Werkzeugwechsel
Hinweise
- nicht zum Nachschärfen vorgesehen
- Basismaße konstant
- Drehrichtung nach VDMA 8849
|
Fase∡
[°] |
R
[mm] |
R1
[mm] |
R2
[mm] |
R3
[mm] |
Ø D
[mm] |

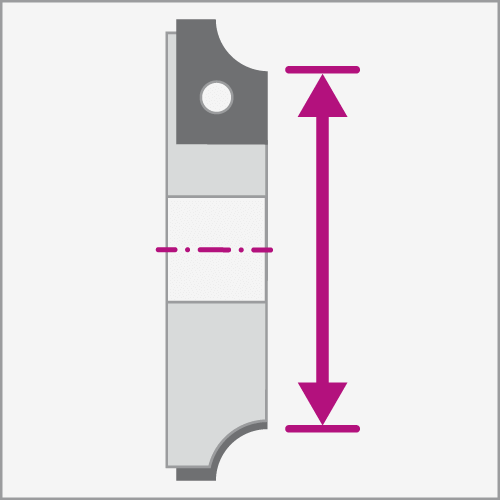

Ø D1
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
DKN
[mm] |
nmax
[min-1] |
L/R | Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||||||
| 2,0 | 1.3 | 2 | 1.3 | 70.9 | 68 | 8,0 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | R | HOLZ-HER FR701 Multi | 186885 | |||
| 2,0 | 1.3 | 2 | 1.3 | 70.9 | 68 | 8,0 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | L | HOLZ-HER FR701 Multi | 186884 | |||
| 45 | 2,0 | 1.3 | 1.3 | 71 | 68 | 8,0 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | R | HOLZ-HER FR701 Multi | 187616 | |||
| 45 | 2,0 | 1.3 | 1.3 | 71 | 68 | 8,0 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | L | HOLZ-HER FR701 Multi | 187615 | |||
| 45 | 2,0 | 2 | 1.3 | 70.9 | 68 | 8,0 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | R | HOLZ-HER FR701 Multi | 185466 | |||
| 45 | 2,0 | 2 | 1.3 | 70.9 | 68 | 8,0 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | L | HOLZ-HER FR701 Multi | 185467 | |||
| 10 | 3,0 | 2 | 1.3 | 70.9 | 68 | 8,0 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | R | HOLZ-HER FR701 Multi | 187617 | |||
| 10 | 3,0 | 2 | 1.3 | 70.9 | 68 | 8,0 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | L | HOLZ-HER FR701 Multi | 187618 | |||
| 45 | 3,0 | 2 | 1.3 | 70.9 | 68 | 8,0 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | R | HOLZ-HER FR701 Multi | 185464 | |||
| 45 | 3,0 | 2 | 1.3 | 70.9 | 68 | 8,0 | 12.5 | 16 | 2+2 | 5x2,3 | 24’000 | L | HOLZ-HER FR701 Multi | 185465 | |||
