187617 - DIAMAX Kanten-Multi-Profil-Fräser DP - HOLZ-HER FR701 Multi - AirStream-System
Produkt

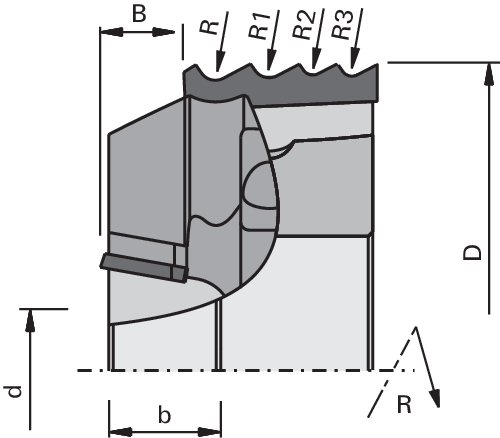

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen HOLZ-HER Aggregat FR701 Multi
- zum Abrunden, Anfasen und Bündigfräsen von Massivholzanleimern sowie Furnier- und Kunststoffkanten
Ausführung
- mit Achswinkel
- polierte Spanfläche und feinstbearbeitete Freifläche
- AirStream-System
- n max = 24.000 min-1
Vorteile
- erhöhter Spanerfassungsgrad durch AirStream-System
- weniger Verschmutzung der Maschine mit Spänen
- weniger Funktionsstörungen durch Späne
- Verringerung der benötigten Absaugleistung
- geräuscharm - Kombination von 4 unterschiedlichen Profilen und Bündigschneide
- Nutzung unterschiedlicher Profile ohne Werkzeugwechsel
Hinweise
- nicht zum Nachschärfen vorgesehen
- Basismaße konstant
- Drehrichtung nach VDMA 8849
| Merkmal | Wert | |
|---|---|---|
| Fase∡ = Fasewinkel | 10 [°] | |
| R = Radius | 3,0 [mm] | |
| R1 = Radius 1 | 2 [mm] | |
| R2 = Radius 2 | 1.3 [mm] | |
| Ø D = Flugkreisdurchmesser | 70.9 [mm] | |
| Ø D1 = Basis Flugkreisdurchmesser | 68 [mm] | |
| B = Schnittbreite | 8,0 [mm] | |
| b = Nabenbreite | 12.5 [mm] | |
| Ø d = Bohrungsdurchmesser | 16 [mm] | |
| Z = Zähnezahl | 2+2 | |
| DKN = Doppelkeilnut | 5x2,3 [mm] | |
| nmax = maximale Drehzahl | 24’000 [min-1] | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
| Maschine/Type | HOLZ-HER FR701 Multi | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
