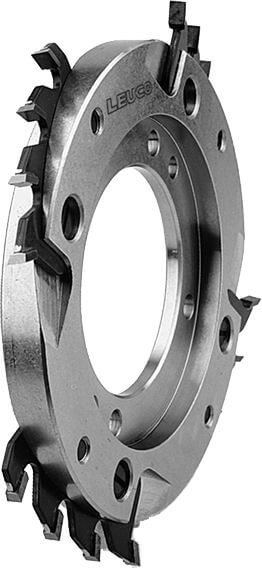

Segment-Verbreiterung HW - Kreisrundlage

Produkt

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • zum Zerspanen von großen Säumlingsbreiten und Furnierstreifen

Ausführung

Vorteile

Hinweise

  • Aufbaumaß bis 72 mm möglich
  • zur nachträglichen Verbreiterung vorhandener Folding-Zerspaner Ø 200 mm und Ø 250 mm
  • die Verbreiterungseinheiten bestehen aus Grundkörper mit eingebauten HW-Segmenten, Zwischenring und Schrauben
  • Drehrichtung siehe Skizze

Tabellen- und Bildlegende...

Ø D
[mm]
B
[mm]
Ø d
[mm]

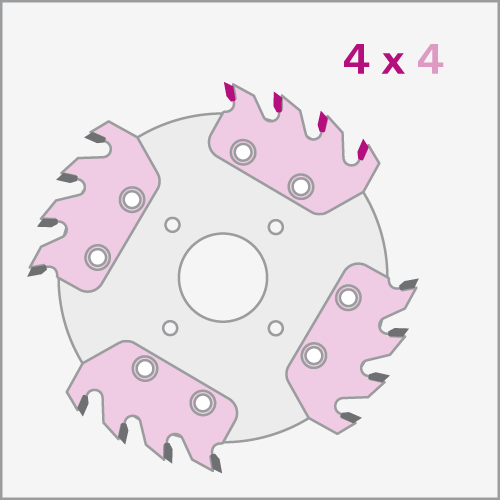

Z Z-Segmente L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

200 18-36 80 4x4 4x4 L 006406
|
200 18-36 80 4x4 4x4 R 006407
|
200 18-54 80 8x4 8x4 L 006408
|
200 18-54 80 8x4 8x4 R 006409
|
250 18-36 80 6x4 6x4 L 058390
|
250 18-36 80 6x4 6x4 R 058391
|
250 18-54 80 12 x 4 12x4 L 058392
|
250 18-54 80 12x4 12x4 R 058393
|
250 36-54 80 6x4 6x4 L 058396
|
250 36-54 80 6x4 6x4 R 058397
|
250 36-72 80 12x4 12x4 L 058398
|
250 36-72 80 12x4 12x4 R 058399
|
250 54-72 80 6x4 6x4 L 058402
|
250 54-72 80 6x4 6x4 R 058403
|
