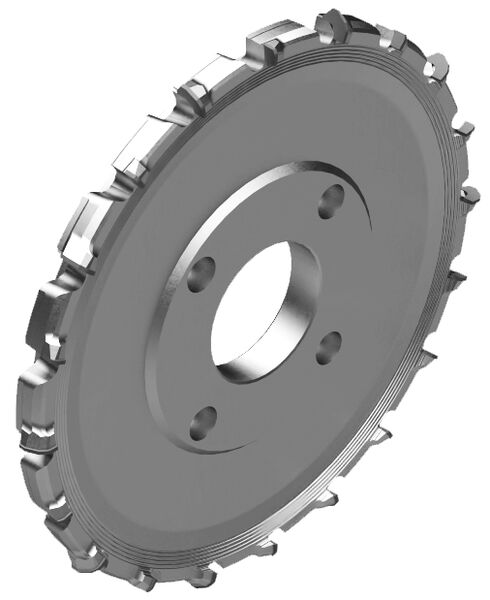

PowerTec 5 airFace Zerspaner DP für LEUCO s-System Ø 160 mm und Ø 192 mm (DZ)
Produkt

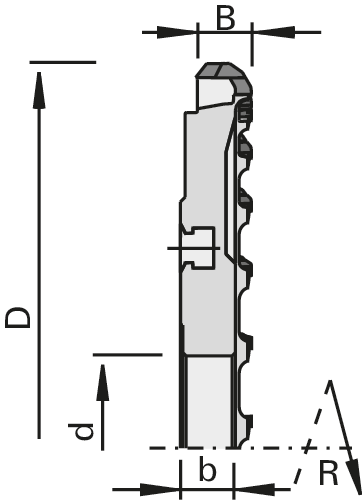

Zeichnung
-
-
- Polykristalliner Diamant [DP]
- MEC
Artikel
Beschreibung
Maschine / Anwendung
- Doppelendprofiler
- zum ausrissfreien und geäuscharmen Formatieren von rohen, melaminharz- und papierbeschichteten, HPL-, folienbelegten und furnierten Holzwerkstoffen mit Fokus auf Standwegleistung und Wirtschaftlichkeit
Ausführung
- LEUCO airFace Design: schwingungsreduziert und aerodynamisch
- polierte Schneiden für optimale Schnittqualität
- Schnittunterteilung mit bombierten Schneiden auf einem Flügel
- Nachschärfzone 4 mm
- n max= 7.200 min-1
Vorteile
- sehr lange Standzeit durch optimierte Zahnform
- Geräuschreduktion in Leerlauf und Bearbeitung durch airFace Design
- Schnittbreiten- und Durchmesserkonstanz über gesamten Werkzeuglebenszyklus
- hohe Vorschubgeschwindigkeiten realisierbar
- geringes Gesamtkosten / Laufmeter Verhältnis
- Bearbeitung von Plattenstärken ab 8 mm möglich
- gute Spanentsorgung
- kompatibel für verschiedenste Spannsysteme
Hinweise
- einsetzbar für das Doppelzerspanen (DZ)
- Einsatz im Gleichlauf
- Drehrichtung nach VDMA 8849
|
Ø D
[mm] |
B
[mm] |
b
[mm] |
Ø d
[mm] |
Z |
Vorschub_DZ
[m/min] |
L/R | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||
| 250 | 10 | 17.8 | 60 | 16+8 | 28 | R | 80477091 | ||
| 250 | 10 | 17.8 | 60 | 16+8 | 28 | L | 80477092 | ||
| 250 | 10 | 17.8 | 60 | 20+10 | 45 | R | 80477093 | ||
| 250 | 10 | 17.8 | 60 | 20+10 | 45 | L | 80477094 | ||
| 250 | 10 | 17.8 | 60 | 28+14 | 60 | R | 80477095 | ||
| 250 | 10 | 17.8 | 60 | 28+14 | 60 | L | 80477096 | ||
| 250 | 10 | 17.8 | 60 | 36+18 | 80 | R | 80477097 | ||
| 250 | 10 | 17.8 | 60 | 36+18 | 80 | L | 80477098 | ||
| 250 | 14,5 | 17.8 | 60 | 16+8+4 | 28 | R | 80477099 | ||
| 250 | 14,5 | 17.8 | 60 | 16+8+4 | 28 | L | 80477100 | ||
| 250 | 14,5 | 17.8 | 60 | 20+10+5 | 45 | R | 80477101 | ||
| 250 | 14,5 | 17.8 | 60 | 20+10+5 | 45 | L | 80477102 | ||
| 250 | 14,5 | 17.8 | 60 | 28+14+7 | 60 | R | 80477103 | ||
| 250 | 14,5 | 17.8 | 60 | 28+14+7 | 60 | L | 80477104 | ||
| 250 | 14,5 | 17.8 | 60 | 36+18+9 | 80 | R | 80477105 | ||
| 250 | 14,5 | 17.8 | 60 | 36+18+9 | 80 | L | 80477106 | ||
| 250 | 10 | 17.8 | 80 | 16+8 | 28 | R | 80477107 | ||
| 250 | 10 | 17.8 | 80 | 16+8 | 28 | L | 80477108 | ||
| 250 | 10 | 17.8 | 80 | 20+10 | 45 | R | 80477109 | ||
| 250 | 10 | 17.8 | 80 | 20+10 | 45 | L | 80477110 | ||
| 250 | 14,5 | 17.8 | 80 | 16+8+4 | 28 | R | 80477111 | ||
| 250 | 14,5 | 17.8 | 80 | 16+8+4 | 28 | L | 80477112 | ||
| 250 | 14,5 | 17.8 | 80 | 20+10+5 | 45 | R | 80477113 | ||
| 250 | 14,5 | 17.8 | 80 | 20+10+5 | 45 | L | 80477114 | ||
