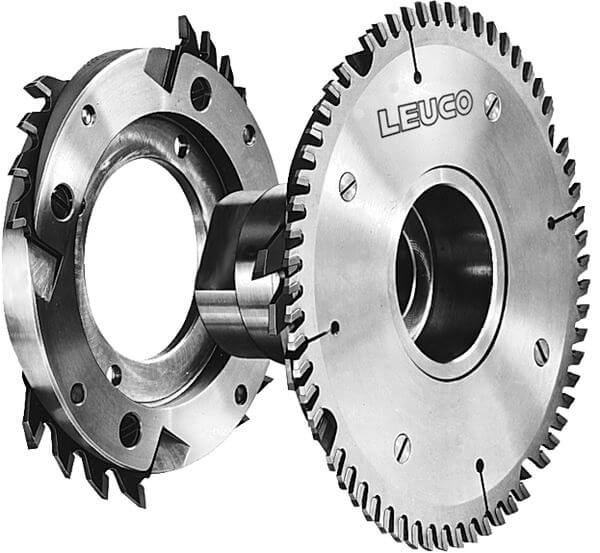

051208 - Folding-Segment-Zerspaner HW montiert auf Buchse - Kreisrundlage "F"
Produkt

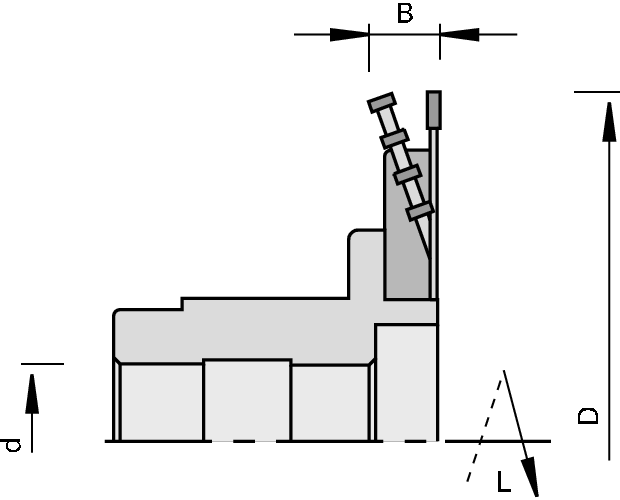

Zeichnung
-
- Hartmetall [HW]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Foldinganlagen
- zum Fräsen von V-Nuten und Fälzen in beschichteten und furnierten Holzwerkstoffen
Ausführung
- Zahnform Kreissägeblatt: Flachzahn "F"
- Drehzahl n = 3.000 min-1 und n = 6.000 min-1 abhängig von der Maschine
Vorteile
Hinweise
- Einsatz im Gegenlauf
- Kreissägeblatt und Segmente haben den gleichen Durchmesser
- der Öffnungswinkel von > 90 Grad muß individuell festgelegt werden
- Drehrichtung siehe Skizze
| Merkmal | Wert | |
|---|---|---|
| H = Holzdicke | 25 [mm] | |
| Ø D = Flugkreisdurchmesser | 200 [mm] | |
| B = Schnittbreite | 36 [mm] | |
| Ø d = Bohrungsdurchmesser | 35 [mm] | |
| Z = Zähnezahl | 40 | |
| Z-Segmente = Zähnezahl Nebenschneide Segmente | 8x4 | |
| L/R = Schneidrichtung | R | |
| L = Lieferstatus | ||
| Maschine/Type | Koch, Lehbrink | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
