Auswahl nach Werkzeugtyp

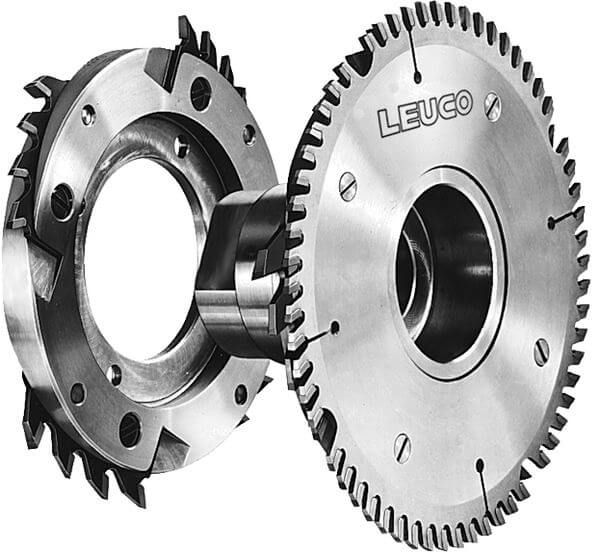

Folding-Segment-Zerspaner HW montiert auf Buchse - Kreisrundlage "F"

Produkt

Zeichnung

  • Hartmetall [HW]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • Foldinganlagen
  • zum Fräsen von V-Nuten und Fälzen in beschichteten und furnierten Holzwerkstoffen

Ausführung

  • Zahnform Kreissägeblatt: Flachzahn "F"
  • Drehzahl n = 3.000 min-1 und n = 6.000 min-1 abhängig von der Maschine

Vorteile

Hinweise

  • Einsatz im Gegenlauf
  • Kreissägeblatt und Segmente haben den gleichen Durchmesser
  • der Öffnungswinkel von > 90 Grad muß individuell festgelegt werden

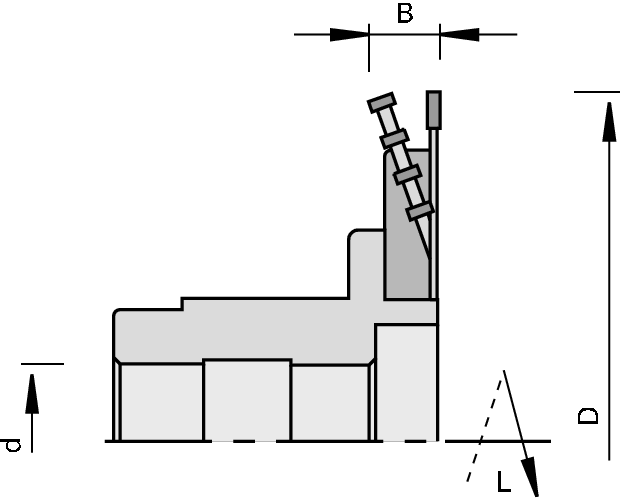

  • Drehrichtung siehe Skizze

Tabellen- und Bildlegende...

H
[mm]
Ø D
[mm]
B
[mm]
Ø d
[mm]
Z Z-Segmente L/R Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

25 200 36 35 40 8x4 L Koch, Lehbrink 051211
|
25 200 36 35 40 8x4 R Koch, Lehbrink 051208
|
25 250 36 35 48 12x4 L Koch, Lehbrink 164021
|
25 250 36 35 48 12x4 R Koch, Lehbrink 164022
|
16 250 22 35 48 6x5 L Koch, Lehbrink 164027
|
16 250 22 35 48 6x5 R Koch, Lehbrink 164028
|
