189754 - Compact-Zerspaner DP - auf Hydrobuchse 172678 mit Sonderflansch 189749
Produkt

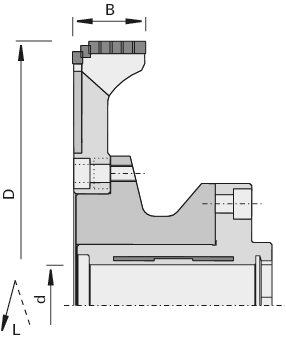

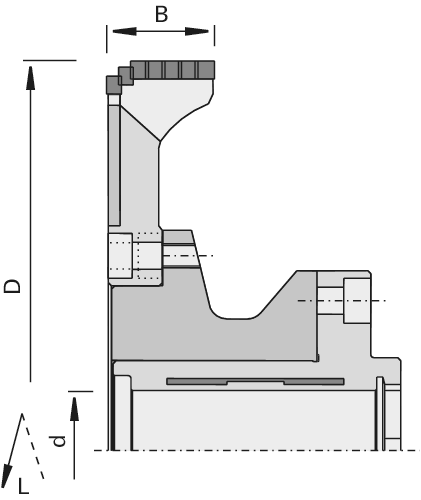

Zeichnung
-
- Polykristalliner Diamant [DP]
- MEC
Technische Daten
Beschreibung
Maschine / Anwendung
- Plattenaufteilanlagen
- Laminatfußboden
Ausführung
- offener Spanraum
- mit Achswinkel
- Nachschärfzone 4 mm
Vorteile
- Verbesserung der Spanableitung durch Achswinkel
- optimale Schneidenpositionierung von Zerspaner zur Säge
- Reduktion von Auswaschungen am Werkzeug
Hinweise
- Einsatz im Gegenlauf für Längs- und Querbearbeitung
- Drehrichtung nach VDMA 8849
| Merkmal | Wert | |
|---|---|---|
| Ø D = Flugkreisdurchmesser | 260 [mm] | |
| B = Schnittbreite | 25 [mm] | |
| Ø d = Bohrungsdurchmesser | 40 [mm] | |
| Z = Zähnezahl | 48+24+12+12 | |
| NL = Nebenlöcher | 2x4/8/130 | |
| L/R = Schneidrichtung | L | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
