187349 - Ziehklingen-Wendeplatten HW mit 2 Schneidkanten und Fase - IMA (asymmetrisch)

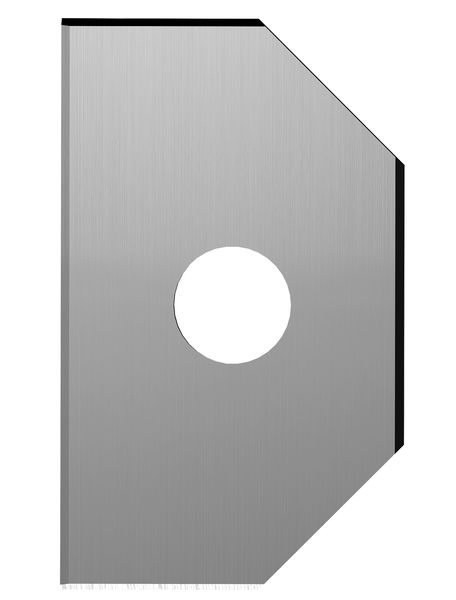

Produkt

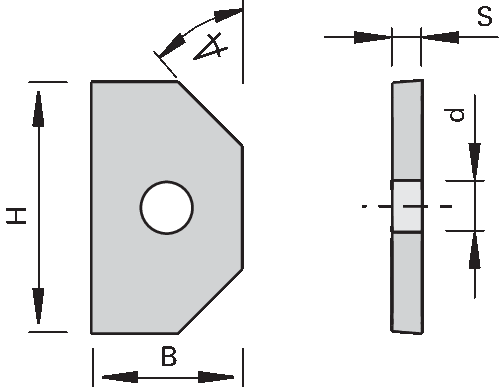

Zeichnung
-
- Hartmetall [HW]
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen IMA - Aggregat 08.516 und 08.519
- für den Einsatz in Ziehklingen-Haltern
- zum Nachputzen / Abziehen von Standard Anleimerkanten wie PP / PVC / ABS
Ausführung
- asymmetrisches Profil
- Profilauslauf 15 Grad
- Schneidstoff: HW
- HL Board 05 für Holzwerkstoffe, Kunststoffe und Harthölzer
Vorteile
Hinweise
| Merkmal | Wert | |
|---|---|---|
| Abmessung | 12x20x2 F20° [mm] | |
| Fase∡ = Fasewinkel | 20 [°] | |
| B = Breite | 12 [mm] | |
| H = Höhe | 20 [mm] | |
| S = Stärke | 2 [mm] | |
| Ø d = Bohrungsdurchmesser | 4,0 [mm] | |
| Keil∡ = Keilwinkel | 83 [°] | |
| LEUCODUR = Schneidstoff | HL Board 05 | |
| VP = Verpackungseinheit | 2 [St.] | |
| L = Lieferstatus | ||
| Maschine/Type | IMA | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
