Ziehklingen-Wendeplatten HW mit 2 Schneidkanten und Radius oder Fase- IMA (asymmetrisch)

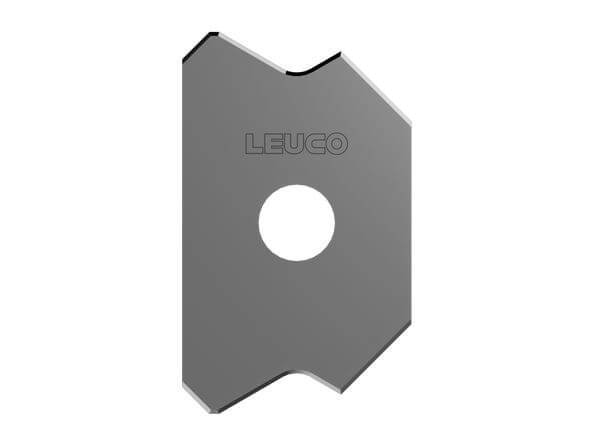

Produkt

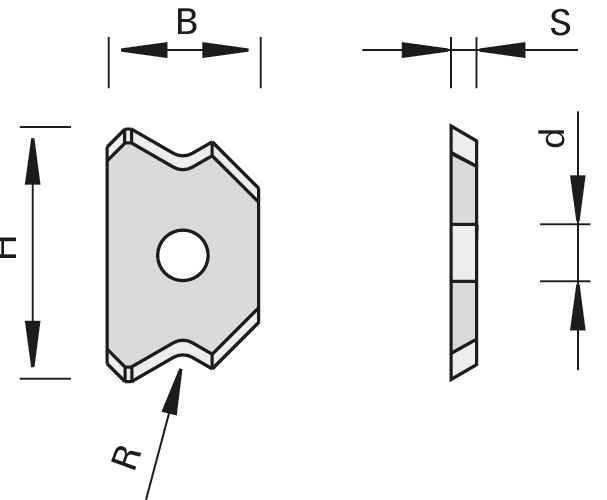

Zeichnung
-
- Hartmetall [HW]
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen IMA - Aggregat 08.516 und 08.519
- für den Einsatz in Ziehklingen-Haltern
- zum Nachputzen / Abziehen von Standard Anleimerkanten wie PP / PVC / ABS
Ausführung
- asymmetrisches Profil
- Profilauslauf 15 Grad
- Schneidstoff: HW
- HL Board 05 für Holzwerkstoffe, Kunststoffe und Harthölzer
Vorteile
Hinweise
|
Abmessung
[mm] |
R
[mm] |
Fase∡
[°] |
B
[mm] |
H
[mm] |
S
[mm] |
Ø d
[mm] |
Keil∡
[°] |
Profilauslauf
[°] |
LEUCODUR |
VP
[St.] |
Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||||
| 12x20x2 R0,8 | 0,8 | 12 | 20 | 2 | 4,0 | 83 | 15 | HL Board 05 | 2 | IMA | 184796 | |||
| 12x20x2 R1 | 1,0 | 12 | 20 | 2 | 4,0 | 83 | 15 | HL Board 05 | 2 | IMA | 184798 | |||
| 12x20x2 R1,3 | 1,3 | 12 | 20 | 2 | 4,0 | 83 | 15 | HL Board 05 | 2 | IMA | 184800 | |||
| 12x20x2 R1,5 | 1,5 | 12 | 20 | 2 | 4,0 | 83 | 15 | HL Board 05 | 2 | IMA | 184802 | |||
| 12x20x2 R2 | 2,0 | 12 | 20 | 2 | 4,0 | 83 | 15 | HL Board 05 | 2 | IMA | 184804 | |||
| 12x20x2 R2,5 | 2,5 | 12 | 20 | 2 | 4,0 | 83 | 15 | HL Board 05 | 2 | IMA | 184807 | |||
| 12x20x2 R3 | 3,0 | 12 | 20 | 2 | 4,0 | 83 | 15 | HL Board 05 | 2 | IMA | 184809 | |||
| 12x20x2 F20° | 20 | 12 | 20 | 2 | 4,0 | 83 | HL Board 05 | 2 | IMA | 187349 | ||||
| 12x20x2 F45° | 45 | 12 | 20 | 2 | 4,0 | 83 | HL Board 05 | 2 | IMA | 187347 | ||||
