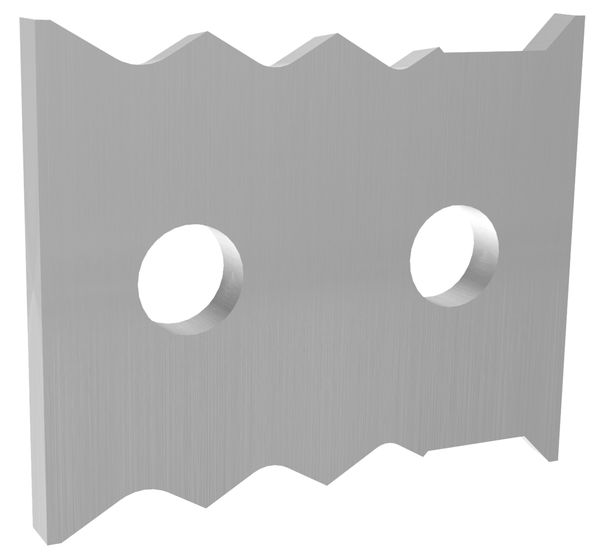

187340 - Multi-Ziehklingen-Wechselplatten HW - IMA
Produkt

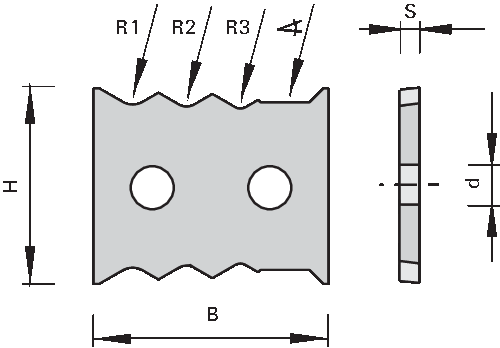

Zeichnung
-
- Hartmetall [HW]
Technische Daten
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen IMA - Aggregat 08.516
- für den Einsatz in Ziehklingen-Haltern
- zum Nachputzen / Abziehen von Standard Anleimerkanten wie PP / PVC / ABS
Ausführung
- bis zu 4 verschiedene Profilkombinationen in einer Ziehklinge
- Schneidstoff: HW
- HL Board 06 für Holzwerkstoffe, Kunststoffe und Harthölzer
Vorteile
- bis zu 4 Profile ohne Werkzeugwechsel
Hinweise
- weitere Profilkombinationen in Sonder erhältlich!
| Merkmal | Wert | |
|---|---|---|
| R1 = Radius 1 | 2 [mm] | |
| R2 = Radius 2 | 1.5 [mm] | |
| R3 = Radius 3 | 1 [mm] | |
| Fase∡ = Fasewinkel | 45 [°] | |
| B = Breite | 24 [mm] | |
| H = Höhe | 20 [mm] | |
| S = Stärke | 2 [mm] | |
| Ø d = Bohrungsdurchmesser | 4,4 [mm] | |
| L = Bohrungsabstand | 12 [mm] | |
| LEUCODUR = Schneidstoff | HL Board 06 | |
| VP = Verpackungseinheit | 2 [St.] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
