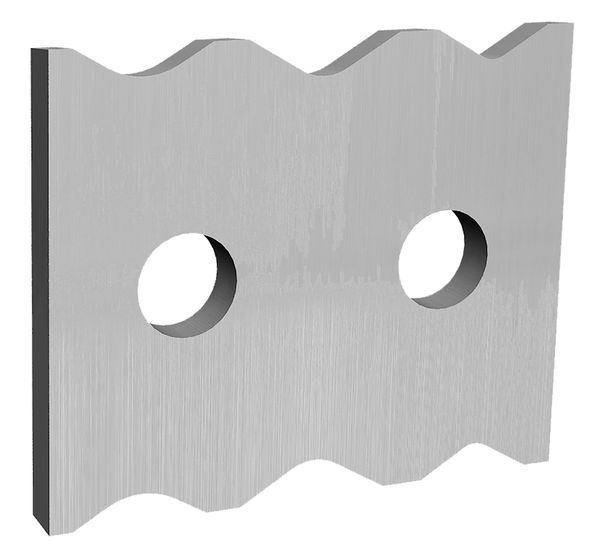

Multi-Ziehklingen-Wechselplatten HW - IMA
Produkt

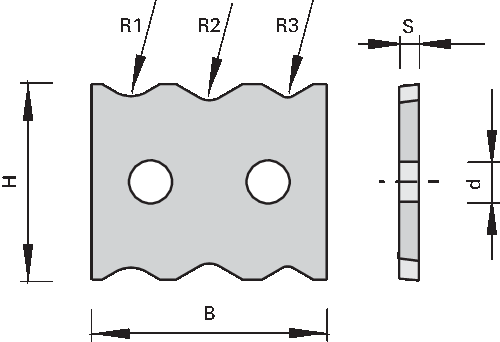

Zeichnung
-
- Hartmetall [HW]
Artikel
Beschreibung
Maschine / Anwendung
- Kantenanleimmaschinen IMA - Aggregat 08.516
- für den Einsatz in Ziehklingen-Haltern
- zum Nachputzen / Abziehen von Standard Anleimerkanten wie PP / PVC / ABS
Ausführung
- bis zu 4 verschiedene Profilkombinationen in einer Ziehklinge
- Schneidstoff: HW
- HL Board 06 für Holzwerkstoffe, Kunststoffe und Harthölzer
Vorteile
- bis zu 4 Profile ohne Werkzeugwechsel
Hinweise
- weitere Profilkombinationen in Sonder erhältlich!
|
R1
[mm] |
R2
[mm] |
R3
[mm] |
Fase∡
[°] |
B
[mm] |
H
[mm] |
S
[mm] |
Ø d
[mm] |
L
[mm] |
LEUCODUR |
VP
[St.] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 3 | 2 | 1 | 24 | 20 | 2 | 4,4 | 12 | HL Board 06 | 2 | 187339 | |||
| 2 | 1.5 | 1 | 45 | 24 | 20 | 2 | 4,4 | 12 | HL Board 06 | 2 | 187340 | ||
