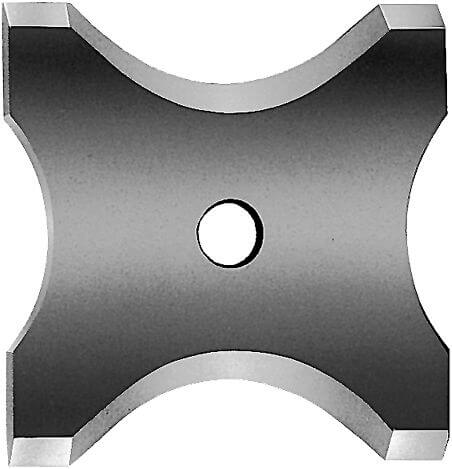

162568 - Radius-Wendeplatten HW symmetrisch mit 2 Schneidradien (Schmetterlingsform)
Produkt
Zeichnung
-
- Hartmetall [HW]
Technische Daten
Beschreibung
Maschine / Anwendung
- für den Einsatz in Anleimer-Kanten-Abrund-Messerköpfen
Ausführung
- Profilauslauf 5 Grad
- Schneidstoff: HW
- HL Board 05 für Holzwerkstoffe, Kunststoffe und Harthölzer
Vorteile
Hinweise
- Verpackungseinheit 10 Stück
| Merkmal | Wert | |
|---|---|---|
| Abmessung | 20x21x2 R7 [mm] | |
| R = Radius | 7,0 [mm] | |
| B = Breite | 20 [mm] | |
| H = Höhe | 21 [mm] | |
| S = Stärke | 2 [mm] | |
| Ø d = Bohrungsdurchmesser | 4,0 [mm] | |
| Type = Type | 2 | |
| Keil∡ = Keilwinkel | 55 [°] | |
| Profilauslauf = Profilauslauf | 5 [°] | |
| LEUCODUR = Schneidstoff | HL Board 05 | |
| VP = Verpackungseinheit | 10 [St.] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
