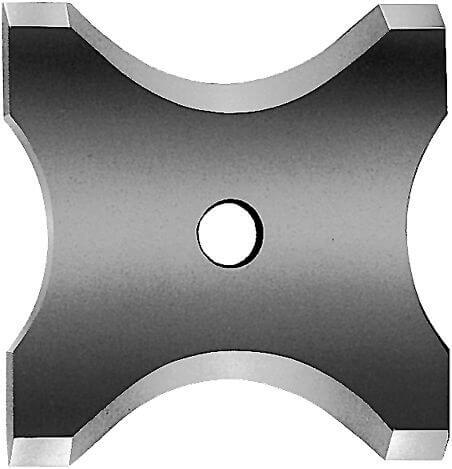

Radius-Wendeplatten HW symmetrisch mit 2 Schneidradien (Schmetterlingsform)
Produkt
Zeichnung
-
- Hartmetall [HW]
Artikel
Beschreibung
Maschine / Anwendung
- für den Einsatz in Anleimer-Kanten-Abrund-Messerköpfen
Ausführung
- Profilauslauf 5 Grad
- Schneidstoff: HW
- HL Board 05 für Holzwerkstoffe, Kunststoffe und Harthölzer
Vorteile
Hinweise
- Verpackungseinheit 10 Stück
|
Abmessung
[mm] |
R
[mm] |
B
[mm] |
H
[mm] |
S
[mm] |
Ø d
[mm] |
Type |
Keil∡
[°] |
Profilauslauf
[°] |
LEUCODUR |
VP
[St.] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 20x21x2 R5 | 5,0 | 20 | 21 | 2 | 4,0 | 2 | 55 | 5 | HL Board 05 | 10 | 162566 | ||
| 20x21x2 R6 | 6,0 | 20 | 21 | 2 | 4,0 | 2 | 55 | 5 | HL Board 05 | 10 | 162567 | ||
| 20x21x2 R7 | 7,0 | 20 | 21 | 2 | 4,0 | 2 | 55 | 5 | HL Board 05 | 10 | 162568 | ||
| 20x21x2 R8 | 8,0 | 20 | 21 | 2 | 4,0 | 2 | 55 | 5 | HL Board 05 | 10 | 162569 | ||
| 26x24x2 R9 | 9,0 | 26 | 24 | 2 | 4,0 | 2 | 55 | 5 | HL Board 05 | 10 | 162796 | ||
| 26x24x2 R10 | 10 | 26 | 24 | 2 | 4,0 | 2 | 55 | 5 | HL Board 05 | 10 | 162570 | ||
| 26x24x2 R11 | 11 | 26 | 24 | 2 | 4,0 | 2 | 55 | 5 | HL Board 05 | 10 | 162571 | ||
| 26x24x2 R12 | 12 | 26 | 24 | 2 | 4,0 | 2 | 55 | 5 | HL Board 05 | 10 | 162572 | ||
