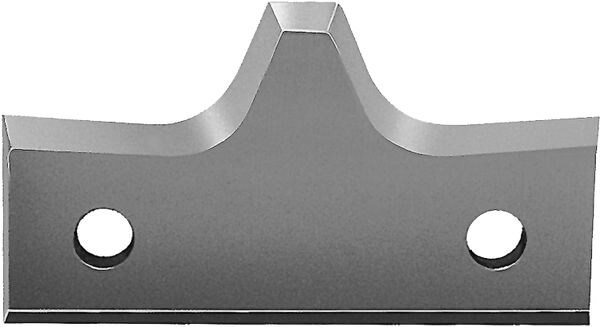

Radius-Wechselplatten HW mit 2 Schneidradien und Bodenfase - Homag, IMA
Produkt

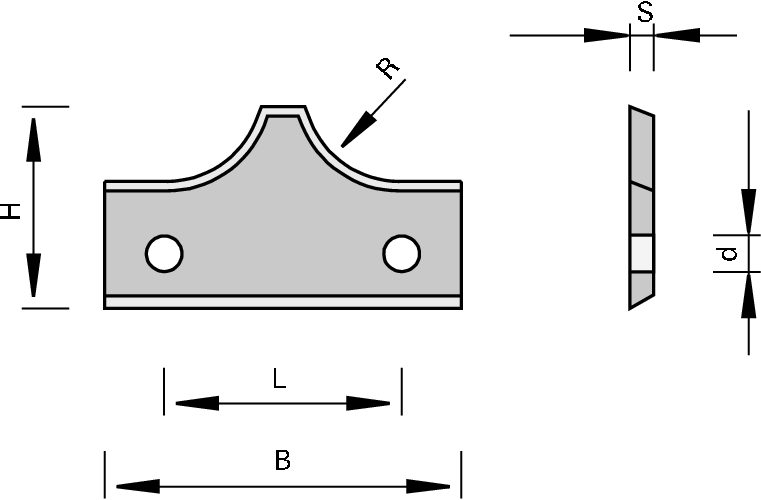

Zeichnung
-
- Hartmetall [HW]
Artikel
Beschreibung
Maschine / Anwendung
- für den Einsatz in Kanten-Abrund-Messerköpfen
Ausführung
- Schneidstoff: HW
- HL Board 05 für Holzwerkstoffe, Kunststoffe und Harthölzer
Vorteile
Hinweise
- Verpackungseinheit 10 Stück
|
Abmessung
[mm] |
R
[mm] |
B
[mm] |
H
[mm] |
S
[mm] |
Ø d
[mm] |
L
[mm] |
Keil∡
[°] |
LEUCODUR |
VP
[St.] |
Maschine/Type | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 20,8x15x2 R4 | 4,0 | 20,8 | 15 | 2 | 3,0 | 12 | 55 | HL Board 05 | 10 | Homag | 163064 | ||
| 20,8x14,8x2 R2 | 2,0 | 20,8 | 14.7 | 2 | 3,0 | 12 | 55 | HL Board 05 | 10 | IMA | 164166 | ||
| 20,8x14,8x2 R3 | 3,0 | 20,8 | 14.7 | 2 | 3,0 | 12 | 55 | HL Board 05 | 10 | IMA | 164167 | ||
| 20,8x14,8x2 R4 | 4,0 | 20,8 | 14.7 | 2 | 3,0 | 12 | 55 | HL Board 05 | 10 | IMA | 164168 | ||
| 30,5x16,5x2 R5 | 5,0 | 30,5 | 16.5 | 2 | 3,0 | 20 | 55 | HL Board 05 | 10 | IMA | 164169 | ||
| 30,5x16,5x2 R6 | 6,0 | 30,5 | 16.5 | 2 | 3,0 | 20 | 55 | HL Board 05 | 10 | IMA | 164170 | ||
| 30,5x16,5x2 R7 | 7,0 | 30,5 | 16.5 | 2 | 3,0 | 20 | 55 | HL Board 05 | 10 | IMA | 164171 | ||
| 30,5x16,5x2 R8 | 8,0 | 30,5 | 16.5 | 2 | 3,0 | 20 | 55 | HL Board 05 | 10 | IMA | 164172 | ||
