165932 - Profil-Wechselplatten HW für Abplatt-Messerköpfe

Produkt

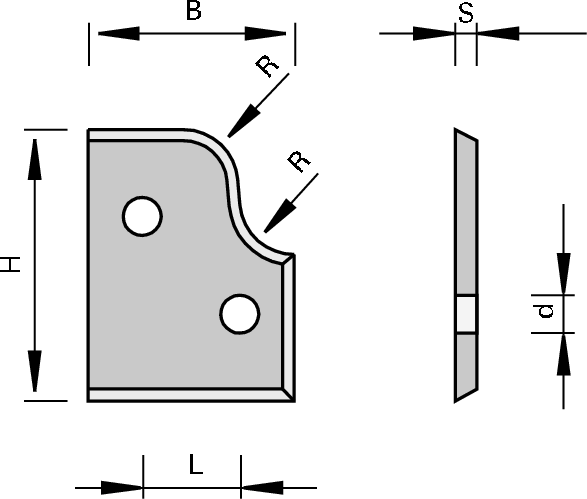

Zeichnung

  • Hartmetall [HW]

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • Type 1, 2, 3 für den Einsatz in Kassetten-Konterprofil-Messerköpfen
  • Type 4, 5, 6 für den Einsatz in Abplatt-Messerköpfen

Ausführung

  • Schneidstoff: HW
  • HL Solid 20 für Hart- und Weichhölzer

Vorteile

Hinweise

Merkmal Wert
Abmessung 19x25x2 R5 [mm]
R = Radius 5,0 [mm]
B = Breite 19 [mm]
H = Höhe 25 [mm]
S = Stärke 2 [mm]
Ø d = Bohrungsdurchmesser 3,5 [mm]
L = Bohrungsabstand 9,0 [mm]
Type = Type 5
Keil∡ = Keilwinkel 50 [°]
LEUCODUR = Schneidstoff HL Solid 20
VP = Verpackungseinheit 10 [St.]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
