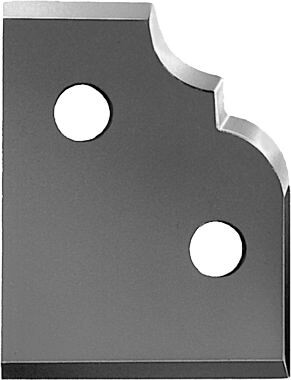

Profil-Wechselplatten HW für Kassetten-Konterprofil- und Abplatt-Messerköpfen
Produkt
Zeichnung
-
- Hartmetall [HW]
Artikel
Beschreibung
Maschine / Anwendung
- Type 1, 2, 3 für den Einsatz in Kassetten-Konterprofil-Messerköpfen
- Type 4, 5, 6 für den Einsatz in Abplatt-Messerköpfen
Ausführung
- Schneidstoff: HW
- HL Solid 20 für Hart- und Weichhölzer
Vorteile
Hinweise
|
Abmessung
[mm] |
R
[mm] |
B
[mm] |
H
[mm] |
S
[mm] |
Ø d
[mm] |
L
[mm] |
Type |
Keil∡
[°] |
LEUCODUR |
VP
[St.] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||||
| 19,3x24,5x2 | 4,5 | 19,3 | 24.5 | 2 | 3,5 | 11,2 | 1 | 50 | HL Solid 20 | 10 | 165912 | ||
| 16,3x24,5x2 R6,5 | 6,5 | 16,3 | 24.5 | 2 | 3,5 | 8,3 | 2 | 50 | HL Solid 20 | 10 | 166127 | ||
| 13,3x24,5x2 R7 | 7,0 | 13,3 | 24.5 | 2 | 3,5 | 3 | 50 | HL Solid 20 | 10 | 167469 | |||
| 19x25x2 R4,5 | 4,5 | 19 | 25 | 2 | 3,5 | 9,0 | 4 | 50 | HL Solid 20 | 10 | 165930 | ||
| 19x25x2 R5 | 5,0 | 19 | 25 | 2 | 3,5 | 9,0 | 5 | 50 | HL Solid 20 | 10 | 165932 | ||
| 16x22,5x2 R4,5 | 4,5 | 16 | 22.5 | 2 | 4,0 | 6 | 50 | HL Solid 20 | 10 | 168883 | |||
