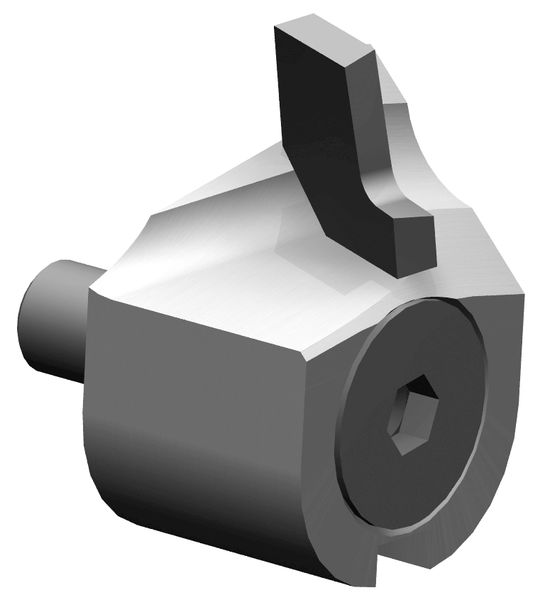

187080 - Profil-Wechselschneidling DP für Multi-Profil-Fräser - OTT-AKF

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • zum Einsetzen in Multi-Profil-Fräser - OTT-AKF

Ausführung

  • mit Achswinkel
  • polierte Spanfläche
  • feinstbearbeitete Freifläche

Vorteile

  • Austausch einzelner Profile im Satz möglich
  • weitere Profilkombinationen auf Anfrage lieferbar

Hinweise

  • Schneidlinge sind nicht zum nachschärfen vorgesehen
  • Achtung: beim Einbau Bedienungsanleitung des Fräskopfes beachten
  • Profilwechsel sind immer mit dem Werkzeughersteller und Maschinenhersteller abzustimmen
  • Werkzeuge werden inklusive Montageschrauben geliefert
Merkmal Wert
Abmessung 12x19x10 [mm]
R = Radius 1 [mm]
B = Breite 17,2 [mm]
H = Höhe 8.9 [mm]
S = Stärke 14.2 [mm]
LEUCODUR = Schneidstoff LEUCODIA
VP = Verpackungseinheit 3 [St.]
L/R = Schneidrichtung L
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
