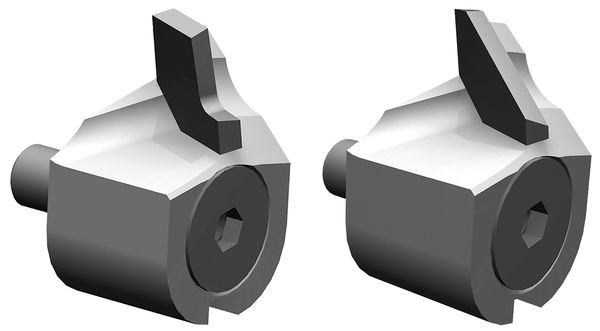

Profil-Wechselschneidling DP für Multi-Profil-Fräser - OTT-AKF

Produkt

Zeichnung

  • Polykristalliner Diamant [DP]
  • MEC

Artikel

Beschreibung

Maschine / Anwendung

  • zum Einsetzen in Multi-Profil-Fräser - OTT-AKF

Ausführung

  • mit Achswinkel
  • polierte Spanfläche
  • feinstbearbeitete Freifläche

Vorteile

  • Austausch einzelner Profile im Satz möglich
  • weitere Profilkombinationen auf Anfrage lieferbar

Hinweise

  • Schneidlinge sind nicht zum nachschärfen vorgesehen
  • Achtung: beim Einbau Bedienungsanleitung des Fräskopfes beachten
  • Profilwechsel sind immer mit dem Werkzeughersteller und Maschinenhersteller abzustimmen
  • Werkzeuge werden inklusive Montageschrauben geliefert

Tabellen- und Bildlegende...

Abmessung
[mm]
R
[mm]
Fase∡
[°]
B
[mm]
H
[mm]
S
[mm]
LEUCODUR VP
[St.]
L/R Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

12x19x10 1 17,2 8.9 14.2 LEUCODIA 3 L 187080
|
12x19x10 1 17,2 8.9 14.2 LEUCODIA 3 R 187084
|
12x19x10 45 17,2 8.9 14.2 LEUCODIA 3 L 187079
|
12x19x10 45 17,2 8.9 14.2 LEUCODIA 3 R 187083
|
