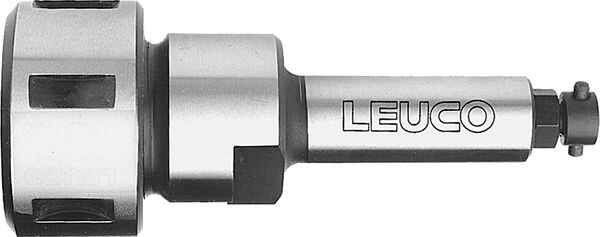

170181 - Spannzangen-Futter mit Zylinder-Schaft

Produkt

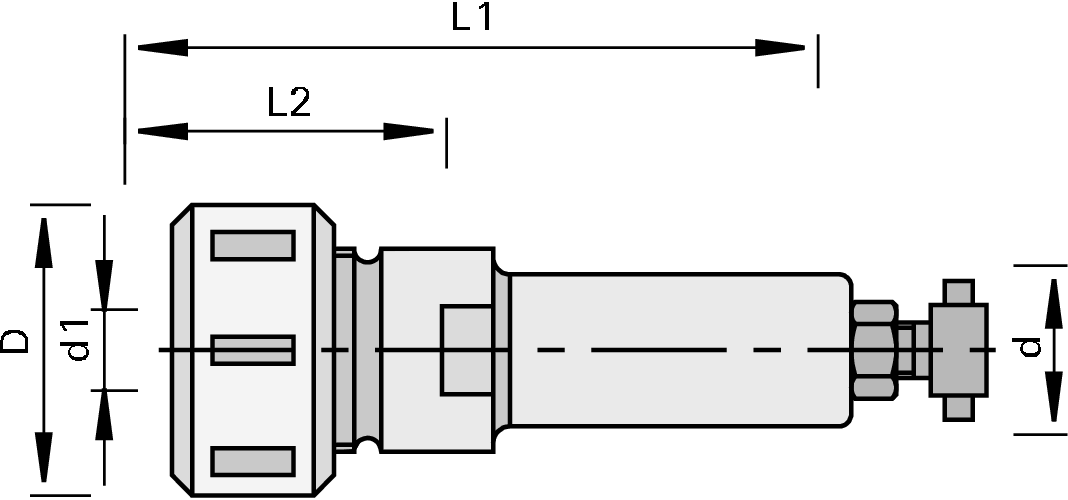

Zeichnung

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • zur Verwendung im PS 2000-E zur Aufnahme von Schaftwerkzeugen

Ausführung

  • für Schaftdurchmesser 2-16 mm
  • Spannzangen DIN 6388 Type 415E/OZ16
  • Spannmutter mit Gleitlager

Vorteile

Hinweise

  • für Rechts- und Linkslauf
  • Längeneinstellschrauben sind nicht im Lieferumfang enthalten
Merkmal Wert
Ø d1 = Aufnahmegröße werkstückseitig 2-16 [mm]
L2 = Nutzlänge 50 [mm]
Ø d = Aufnahmegröße maschinenseitig 16 [mm]
Ø D = Durchmesser 43 [mm]
L1 = Gesamtlänge 95 [mm]
Gewicht = Gewicht 0.329 [kg]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

Ersatzteile / Zubehör

Produktbild Beschreibung Ausführung Ident-No. Vergl. | Anfr.
Spannmuttern M30x1,5R 178763
|
Hakenschlüssel 40/42 DIN 1810 169298
|
Doppelmaulschlüssel 24x27 DIN 3110 009193
|
Hakenschlüssel-Adapter 186466
|
Drehmomentschlüssel 184890
|

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
