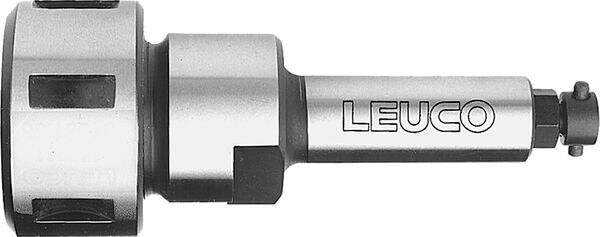

Spannzangen-Futter mit Zylinder-Schaft

Produkt

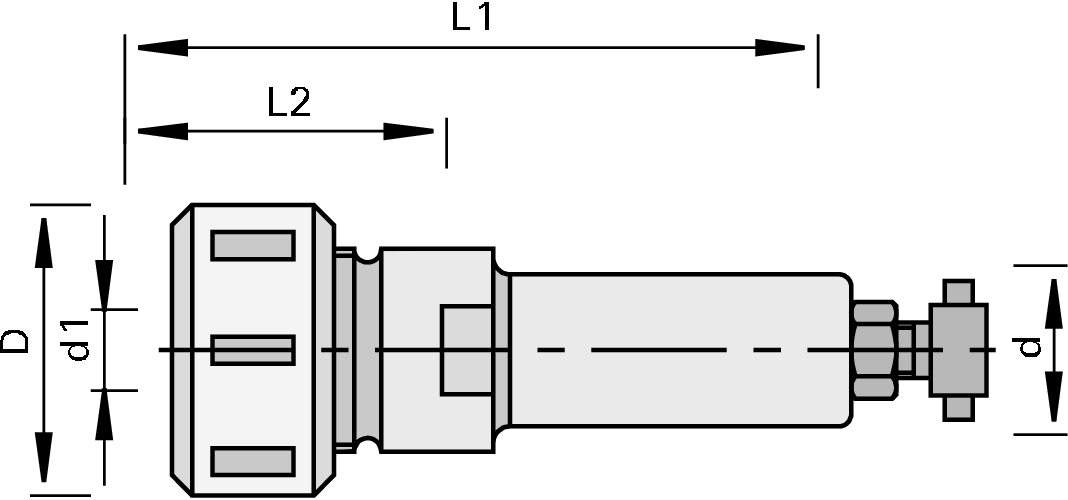

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • zur Verwendung im PS 2000-E zur Aufnahme von Schaftwerkzeugen

Ausführung

  • für Schaftdurchmesser 2-16 mm
  • Spannzangen DIN 6388 Type 415E/OZ16
  • Spannmutter mit Gleitlager

Vorteile

Hinweise

  • für Rechts- und Linkslauf
  • Längeneinstellschrauben sind nicht im Lieferumfang enthalten

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
Ø d
[mm]
Ø D
[mm]
L1
[mm]
Gewicht
[kg]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

2-16 50 16 43 95 0.329 170181
|
2-16 50 25 43 105 0.475 170182
|
