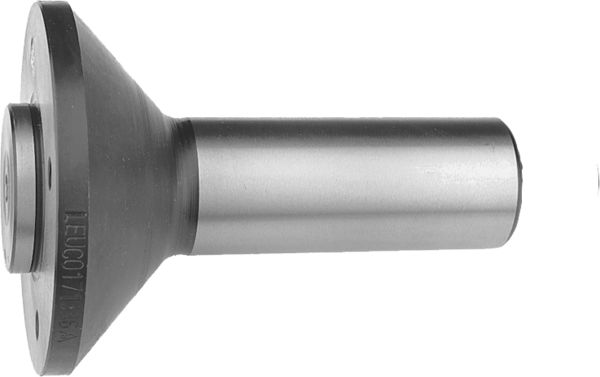

168814 - Adapter mit Zylinder-Schaft - Kreissägeblätter, Nuter und Fräser

Produkt

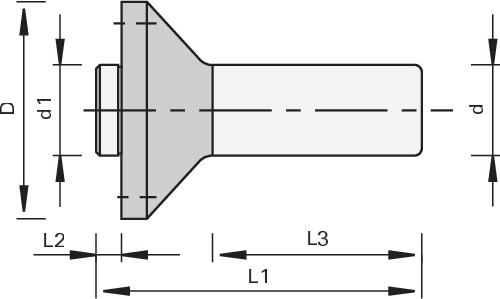

Zeichnung

Vergl. | Anfr. |

Technische Daten

Beschreibung

Maschine / Anwendung

  • zur Verwendung im PS 2000-E und Spannzangen-Futter zur Aufnahme von Bohrungswerkzeugen

Ausführung

  • Werkzeugbefestigung und Verdrehsicherung mittels Verschraubung

Vorteile

Hinweise

  • für Rechts- und Linkslauf
  • für PS 2000-E wird die Längeneinstellschraube Ident-No. 172921 benötigt
  • Spannlänge L2 = 30 und 36 mm für ein- und mehrteilige Fräs-Werkzeuge und Messerköpfe
  • Spannlänge L2 = 4 und 5 mm für Kreissägeblätter und Nut-Werkzeuge
  • Lieferumfang: Adapter für Lamello Clamex P® inklusiv 4 Stück Senkkopfschrauben, alle anderen Adapter ohne Senkkopfschrauben. Diese bitte je nach Einsatzfall in den notwendigen Längen zusätzlich bestellen.
Merkmal Wert
Ø d1 = Aufnahmegröße werkstückseitig 25 [mm]
L2 = Nutzlänge 30 [mm]
Ø d = Aufnahmegröße maschinenseitig 25 [mm]
Ø D = Durchmesser 60 [mm]
L1 = Gesamtlänge 111 [mm]
L3 = Schaftlänge 60 [mm]
NL = Nebenlöcher 6/M6/48
Gewicht = Gewicht 0.715 [kg]
L = Lieferstatus

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage
