Auswahl nach Werkzeugtyp

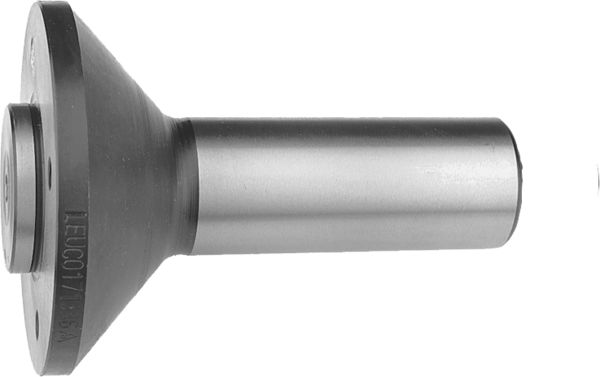

Adapter mit Zylinder-Schaft - Kreissägeblätter, Nuter und Fräser

Produkt

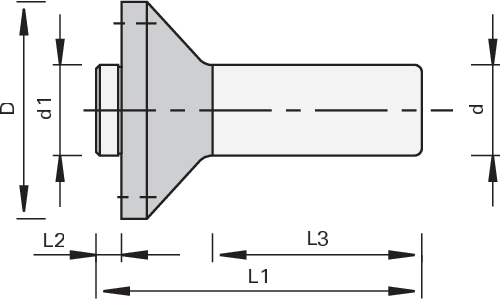

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • zur Verwendung im PS 2000-E und Spannzangen-Futter zur Aufnahme von Bohrungswerkzeugen

Ausführung

  • Werkzeugbefestigung und Verdrehsicherung mittels Verschraubung

Vorteile

Hinweise

  • für Rechts- und Linkslauf
  • für PS 2000-E wird die Längeneinstellschraube Ident-No. 172921 benötigt
  • Spannlänge L2 = 30 und 36 mm für ein- und mehrteilige Fräs-Werkzeuge und Messerköpfe
  • Spannlänge L2 = 4 und 5 mm für Kreissägeblätter und Nut-Werkzeuge
  • Lieferumfang: Adapter für Lamello Clamex P® inklusiv 4 Stück Senkkopfschrauben, alle anderen Adapter ohne Senkkopfschrauben. Diese bitte je nach Einsatzfall in den notwendigen Längen zusätzlich bestellen.

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
Ø d
[mm]
Ø D
[mm]
L1
[mm]
L3
[mm]
Abmessung
[mm]
NL Gewicht
[kg]
Maschine/Type Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

22 4,0 16 50 68 45 4xM5 4/M5/34 + 4/M4/36 0.256 184277
|
22 4,0 25 50 92 60 4/M5/34 + 4/M4/36 0.5 184276
|
30 4,0 16 60 80 60 4/M6/48 Lamello Clamex P® 184304
|
30 4,0 16 60 85 67 4/M6/48 Lamello Clamex P® 9206688
|
30 4,0 20 60 95 77 4/M6/48 Lamello Clamex P® 9206798
|
30 4,0 25 60 90 70 4/M6/48 Lamello Clamex P® 184305
|
25 30 25 60 111 60 6/M6/48 0.715 168814
|
30 36 25 60 117 60 6/M6/48 0.8 168815
|
30 5,0 25 66 92 60 30x5x25 4/M5/48 0.001 171386
|
