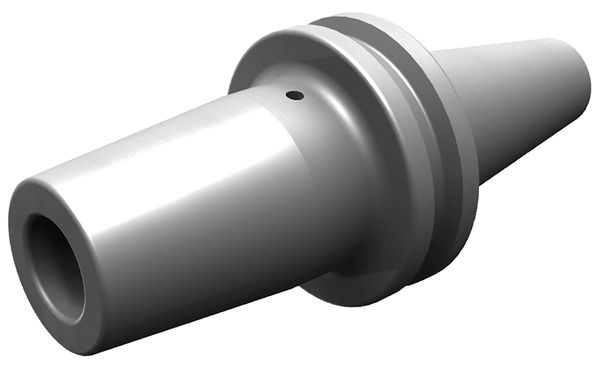

187214 - Warmschrumpffutter mit SK-Schaft
Produkt

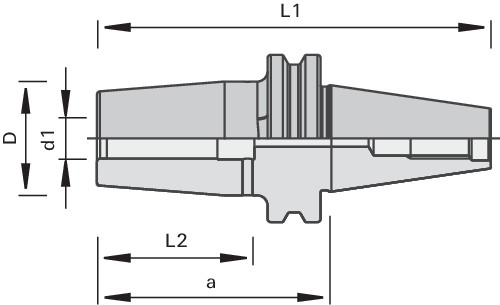

Zeichnung
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
- zum präzisen Spannen von Schaftwerkzeugen mit zylindrischem Schaft
Ausführung
- n max = 30.000 min-1
- Schnittstelle DIN ISO 7388-1 SK 30 AD
- aus hochwertigem Warmarbeitsstahl
Vorteile
- hohe Prozeßsicherheit, lange Standwege und hohe Bearbeitungsqualität durch sehr hohe Rundlauf- und Wiederholgenauigkeit (< 0,003 mm)
Hinweise
- für Rechts- und Linkslauf
- kann mit allen handelsüblichen Schrumpfgeräten aus- und eingespannt werden
- Lieferumfang: ohne Anzugsbolzen
| Merkmal | Wert | |
|---|---|---|
| Ø d1 = Aufnahmegröße werkstückseitig | 12 [mm] | |
| L2 = Nutzlänge | 47 [mm] | |
| Ø d = Aufnahmegröße maschinenseitig | SK 30 [mm] | |
| Ø D = Durchmesser | 34 [mm] | |
| L1 = Gesamtlänge | 117.8 [mm] | |
| a = Abstand zur Maschine | 70 [mm] | |
| Gewicht = Gewicht | 0.64 [kg] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
