Auswahl nach Werkzeugtyp

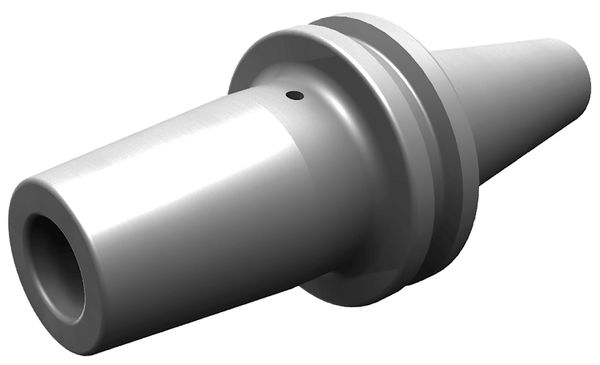

Warmschrumpffutter mit SK-Schaft

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
  • zum präzisen Spannen von Schaftwerkzeugen mit zylindrischem Schaft

Ausführung

  • n max = 30.000 min-1
  • Schnittstelle DIN ISO 7388-1 SK 30 AD
  • aus hochwertigem Warmarbeitsstahl

Vorteile

  • hohe Prozeßsicherheit, lange Standwege und hohe Bearbeitungsqualität durch sehr hohe Rundlauf- und Wiederholgenauigkeit (< 0,003 mm)

Hinweise

  • für Rechts- und Linkslauf
  • kann mit allen handelsüblichen Schrumpfgeräten aus- und eingespannt werden
  • Lieferumfang: ohne Anzugsbolzen

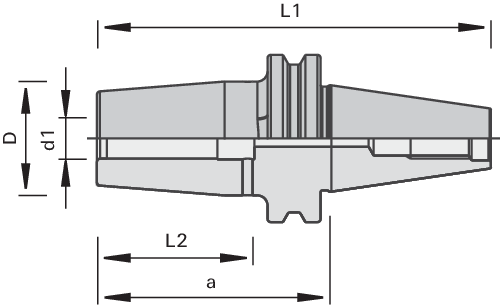

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
Ø d
[mm]
Ø D
[mm]
L1
[mm]
a
[mm]
Gewicht
[kg]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

12 47 SK 30 34 117.8 70 0.64 187214
|
16 51 SK 30 34 117.8 70 0.61 187215
|
20 51 SK 30 42 117.8 70 0.72 187216
|
