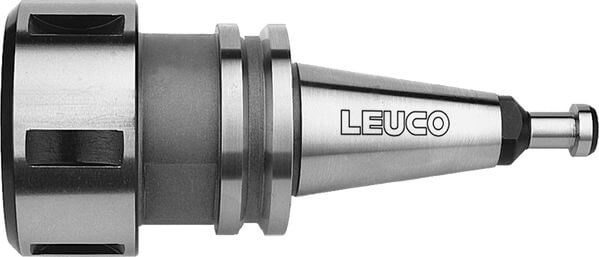

176102 - Spannzangen-Futter mit SK-Schaft
Produkt

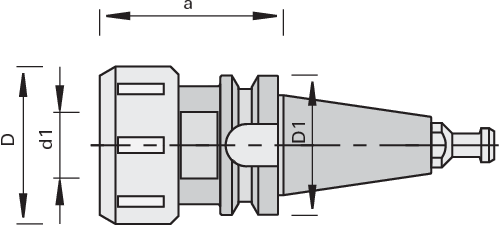

Zeichnung
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
- zum Spannen von Schaftwerkzeugen mit zylindrischem Schaft
Ausführung
- Steilkegel nach DIN ISO 7388 (ohne Mitnehmer- und Fixiernuten)
- BT Steilkegel nach japanischer Norm MAS - 403 (für Ident-No. 176102)
- Spannmutter mit Gleitlager (Ausnahme Ident-No. 177304 mit Kugellager)
Vorteile
- Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
- lange Standwege und gute Schnittqualität durch hohe Rundlaufgenauigkeit
Hinweise
- für Rechts- und Linkslauf
- Lieferumfang: Spannzangen-Aufnahme, Spann-Mutter und Anzugsbolzen
| Merkmal | Wert | |
|---|---|---|
| Ø d1 = Aufnahmegröße werkstückseitig | 2-25 [mm] | |
| Ø d = Aufnahmegröße maschinenseitig | BT 35 [mm] | |
| Ø D = Durchmesser | 60 [mm] | |
| Ø D1 = Durchmesser 1 | 53 [mm] | |
| Normnummer = Normnummer | 462E/OZ25 | |
| a = Abstand zur Maschine | 70 [mm] | |
| Gewicht = Gewicht | 1.028 [kg] | |
| L = Lieferstatus | ||
| Maschine/Type | Heian | |
| Bemerkung | SW 41 | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
