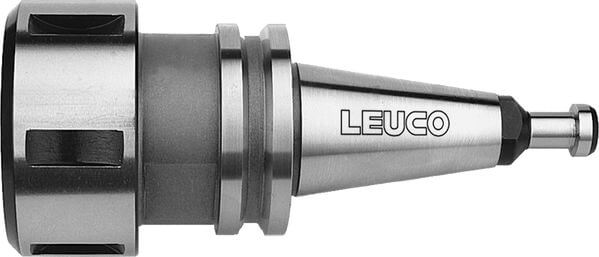

Spannzangen-Futter mit SK-Schaft
Produkt

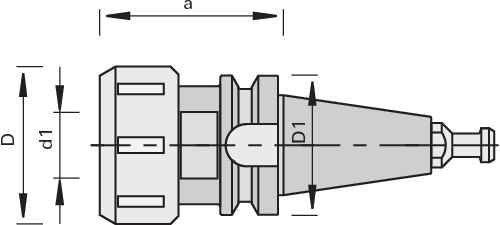

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
- zum Spannen von Schaftwerkzeugen mit zylindrischem Schaft
Ausführung
- Steilkegel nach DIN ISO 7388 (ohne Mitnehmer- und Fixiernuten)
- BT Steilkegel nach japanischer Norm MAS - 403 (für Ident-No. 176102)
- Spannmutter mit Gleitlager (Ausnahme Ident-No. 177304 mit Kugellager)
Vorteile
- Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
- lange Standwege und gute Schnittqualität durch hohe Rundlaufgenauigkeit
Hinweise
- für Rechts- und Linkslauf
- Lieferumfang: Spannzangen-Aufnahme, Spann-Mutter und Anzugsbolzen
|
Ø d1
[mm] |
Ø d
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
Normnummer |
a
[mm] |
Gewicht
[kg] |
Maschine/Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
|||||||||||
| 2-16 | SK 30 (DIN ISO) | 43 | 50 | 415E/OZ16 | 55 | Weeke | SW 41 | 177304 | |||
| 2-25 | SK 30 (DIN ISO) | 60 | 50 | 462E/OZ25 | 70 | 1 | IMA, Maka, Reichenbacher | SW 41 | 173794 | ||
| 2-20 | SK 30 (DIN ISO) | 50 | 46 | 470E/ER32 | 58 | 1 | CMS | SW 41 | 180360 | ||
| 2-25 | SK 40 (DIN ISO) | 60 | 63 | 462E/OZ25 | 70 | 1.5 | IMA, Maka, Stegherr, Reichenbacher | SW 46 | 173795 | ||
| 2-25 | BT 35 | 60 | 53 | 462E/OZ25 | 70 | 1.028 | Heian | SW 41 | 176102 | ||
