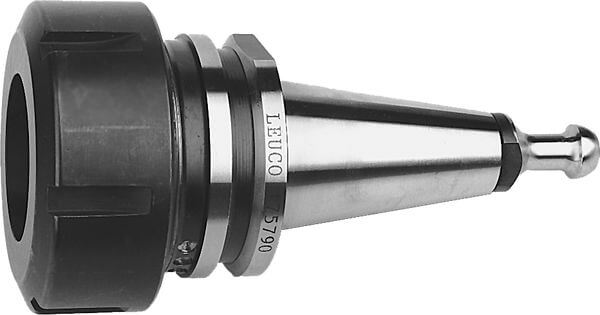

175790 - Spannzangen-Futter mit SK-Schaft - Biesse
Produkt

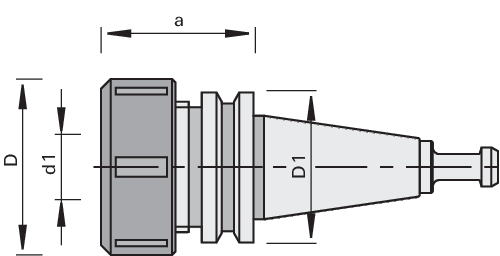

Zeichnung
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
- zum Spannen von Schaftwerkzeugen mit zylindrischem Schaft
Ausführung
- Steilkegel nach DIN ISO 7388 (ohne Mitnehmer- und Fixiernuten)
- Spannmutter mit Gleitlager
Vorteile
- Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
- lange Standwege und gute Schnittqualität durch hohe Rundlaufgenauigkeit
Hinweise
- für Rechts- und Linkslauf
- Spannzangen nach Type 470E/ER32 Ø 2..20 mm
- Spannzangen nach Type 472E/ER40 Ø 4..25 mm
- Lieferumfang: Spannzangen-Aufnahme, Spann-Mutter und Anzugsbolzen (Biesse 173641)
| Merkmal | Wert | |
|---|---|---|
| Ø d1 = Aufnahmegröße werkstückseitig | 4-25 [mm] | |
| Ø d = Aufnahmegröße maschinenseitig | SK 30 (DIN ISO) [mm] | |
| Ø D = Durchmesser | 63 [mm] | |
| Ø D1 = Durchmesser 1 | 50 [mm] | |
| Normnummer = Normnummer | DIN 69871 | |
| a = Abstand zur Maschine | 57 [mm] | |
| Type = Type | 472E/ER40 | |
| Gewicht = Gewicht | 0.9 [kg] | |
| L = Lieferstatus | ||
| Maschine/Type | Biesse | |
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
