Spannzangen-Futter mit SK-Schaft - Biesse, CMS
Produkt

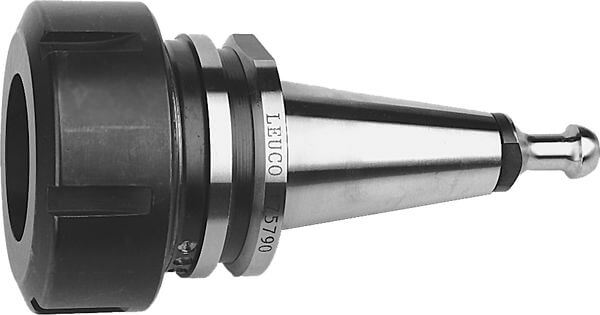

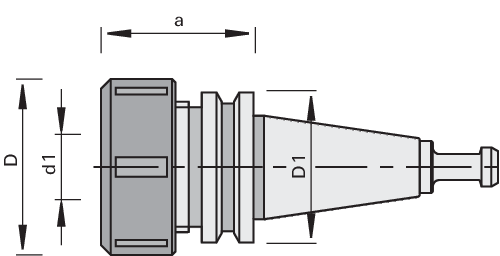

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
- zum Spannen von Schaftwerkzeugen mit zylindrischem Schaft
Ausführung
- Steilkegel nach DIN ISO 7388 (ohne Mitnehmer- und Fixiernuten)
- Spannmutter mit Gleitlager
Vorteile
- Minimierung der Werkzeugrüstzeiten durch schnellen, einfachen Werkzeugwechsel
- lange Standwege und gute Schnittqualität durch hohe Rundlaufgenauigkeit
Hinweise
- für Rechts- und Linkslauf
- Spannzangen nach Type 470E/ER32 Ø 2..20 mm
- Spannzangen nach Type 472E/ER40 Ø 4..25 mm
- Lieferumfang: Spannzangen-Aufnahme, Spann-Mutter und Anzugsbolzen (Biesse 173641)
|
Ø d1
[mm] |
Ø d
[mm] |
Ø D
[mm] |
Ø D1
[mm] |
Normnummer |
a
[mm] |
Type |
Gewicht
[kg] |
Maschine/Type | Bemerkung | Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||||||||
| 2-20 | SK 30 (DIN ISO) | 50 | 50 | DIN 69271 | 50 | 470E/ER32 | 0.9 | Biesse | 173639 | |||
| 4-25 | SK 30 (DIN ISO) | 63 | 50 | DIN 69871 | 57 | 472E/ER40 | 0.9 | Biesse | 175790 | |||
| 4-25 | SK 30 (DIN ISO) | 63 | 46 | ISO | 64 | 472E/ER40 | 1 | CMS | SW 41 | 180361 | ||
