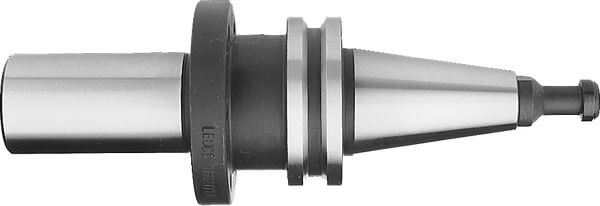

182168 - Adapter mit SK-Schaft
Produkt
Zeichnung
Technische Daten
Beschreibung
Maschine / Anwendung
- CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
- zur präzisen Aufnahme von Bohrungswerkzeugen
Ausführung
- Spannlänge L2 = 55 mm für mehrteilige Fräswerkzeuge und Messerköpfe
- Steilkegel nach DIN ISO 7388 (ohne Mitnehmer und Fixiernuten)
- Werkzeugbefestigung und Verdrehsicherung mittels Verschraubung
Vorteile
Hinweise
- für Rechts- und Linkslauf
| Merkmal | Wert | |
|---|---|---|
| Ø d1 = Aufnahmegröße werkstückseitig | 30 [mm] | |
| L2 = Nutzlänge | 55 [mm] | |
| Ø d = Aufnahmegröße maschinenseitig | SK 40 [mm] | |
| Ø D = Durchmesser | 60 [mm] | |
| Normnummer = Normnummer | DIN ISO 7388 | |
| L1 = Gesamtlänge | 168.4 [mm] | |
| a = Abstand zur Maschine | 100 [mm] | |
| NL = Nebenlöcher | 2/M6/48 + 2/6/48 | |
| Gewicht = Gewicht | 1.518 [kg] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Anzugsbolzen | 179339 | ||||
|
ab Lager lieferbar |
|||||
