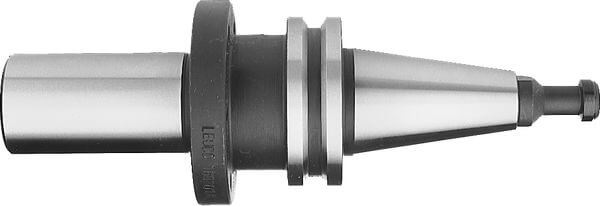

Adapter mit SK-Schaft

Produkt

Zeichnung

Artikel

Beschreibung

Maschine / Anwendung

  • CNC-Bearbeitungszentren mit automatischem Werkzeugwechsler
  • zur präzisen Aufnahme von Bohrungswerkzeugen

Ausführung

  • Spannlänge L2 = 55 mm für mehrteilige Fräswerkzeuge und Messerköpfe
  • Steilkegel nach DIN ISO 7388 (ohne Mitnehmer und Fixiernuten)
  • Werkzeugbefestigung und Verdrehsicherung mittels Verschraubung

Vorteile

Hinweise

  • für Rechts- und Linkslauf

Tabellen- und Bildlegende...

Ø d1
[mm]
L2
[mm]
Ø d
[mm]
Ø D
[mm]
Normnummer L1
[mm]
a
[mm]
NL Gewicht
[kg]
Ident-No. Vergl. | Anfr.

Gesuchte Abmessungen werden nicht aufgeführt?
Bitte wenden Sie sich an unsere Anwendungsberatung.

ab Lager lieferbar
kurzfristig lieferbar
Lieferzeit auf Anfrage

30 55 SK 30 60 DIN ISO 7388 147.8 100 2/M6/48 + 2/6/48 1.075 182167
|
30 55 SK 40 60 DIN ISO 7388 168.4 100 2/M6/48 + 2/6/48 1.518 182168
|
