182800 - TRIBOS-Verlängerungen
Produkt

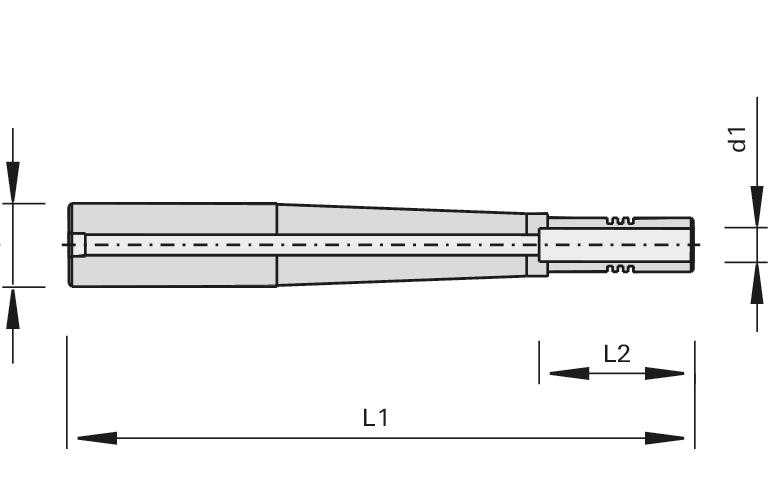

Zeichnung
Technische Daten
Beschreibung
Maschine / Anwendung
- zur Verwendung im Sino, TRIBOS, PS 2000-E zur Aufnahme von Schaftwerkzeugen mit zylindrischem Schaft
Ausführung
- Schaftdurchmesser-Toleranz h7 bzw. g7
Vorteile
Hinweise
- Mindest-Einspannlänge = L2
- Spannen und Entspannen der Werkzeuge mit der TRIBOS Spannvorrichtung
| Merkmal | Wert | |
|---|---|---|
| Ø d1 = Aufnahmegröße werkstückseitig | 6 [mm] | |
| L2 = Nutzlänge | 27 [mm] | |
| Ø d = Aufnahmegröße maschinenseitig | 20 [mm] | |
| L1 = Gesamtlänge | 100 [mm] | |
| L = Lieferstatus | ||
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||
Ersatzteile / Zubehör
| Produktbild | Beschreibung | Ausführung | Ident-No. | ||
|---|---|---|---|---|---|
| Reduziereinsätze | d=6,0 | 183719 | |||
|
ab Lager lieferbar |
|||||
