TRIBOS-Verlängerungen
Produkt

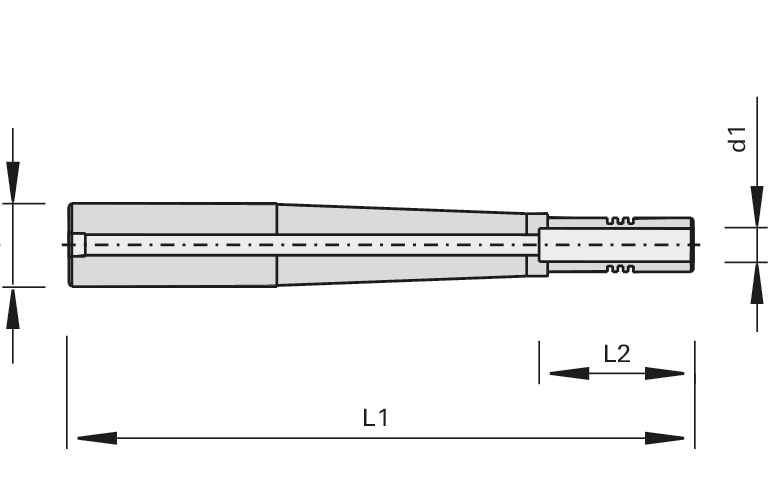

Zeichnung
Artikel
Beschreibung
Maschine / Anwendung
- zur Verwendung im Sino, TRIBOS, PS 2000-E zur Aufnahme von Schaftwerkzeugen mit zylindrischem Schaft
Ausführung
- Schaftdurchmesser-Toleranz h7 bzw. g7
Vorteile
Hinweise
- Mindest-Einspannlänge = L2
- Spannen und Entspannen der Werkzeuge mit der TRIBOS Spannvorrichtung
|
Ø d1
[mm] |
L2
[mm] |
Ø d
[mm] |
L1
[mm] |
Ident-No. | Vergl. | Anfr. | |
|---|---|---|---|---|---|---|
|
Gesuchte Abmessungen werden nicht aufgeführt?
ab Lager lieferbar |
||||||
| 6 | 27 | 20 | 100 | 182800 | ||
| 8 | 27 | 20 | 100 | 182801 | ||
| 10 | 32 | 20 | 100 | 182802 | ||
| 12 | 37 | 20 | 100 | 182803 | ||
| 6 | 27 | 20 | 150 | 182804 | ||
| 8 | 27 | 20 | 150 | 182805 | ||
| 10 | 32 | 20 | 150 | 182806 | ||
| 12 | 37 | 20 | 150 | 182807 | ||
| 6 | 27 | 20 | 250 | 182808 | ||
| 8 | 27 | 20 | 250 | 182809 | ||
| 10 | 32 | 20 | 250 | 182810 | ||
| 12 | 37 | 20 | 250 | 182811 | ||
